GPV光伏设计软件搞定万亩复杂山区光伏项目设计(4)

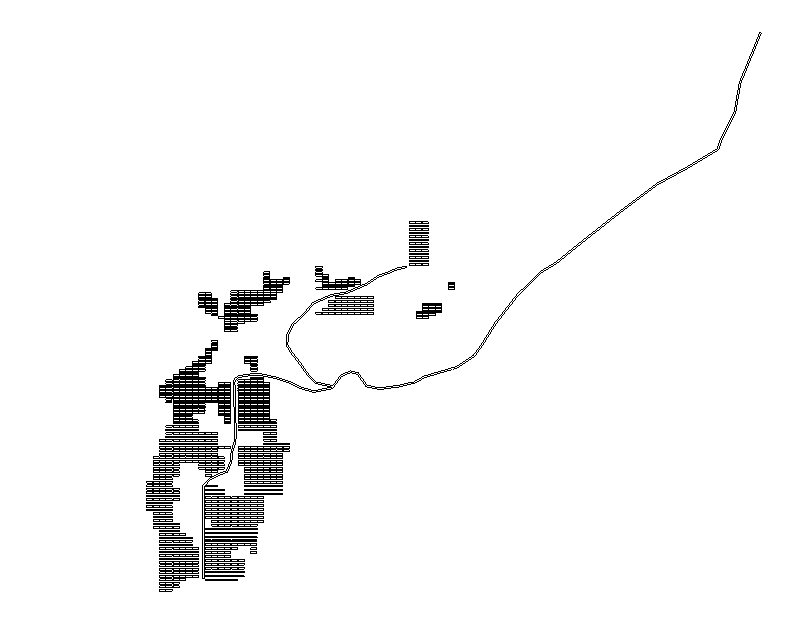

根据各区域的布置情况进行细微手动调整，删除一些障碍物上的支架，最终确定5843组可利用的支架位置。

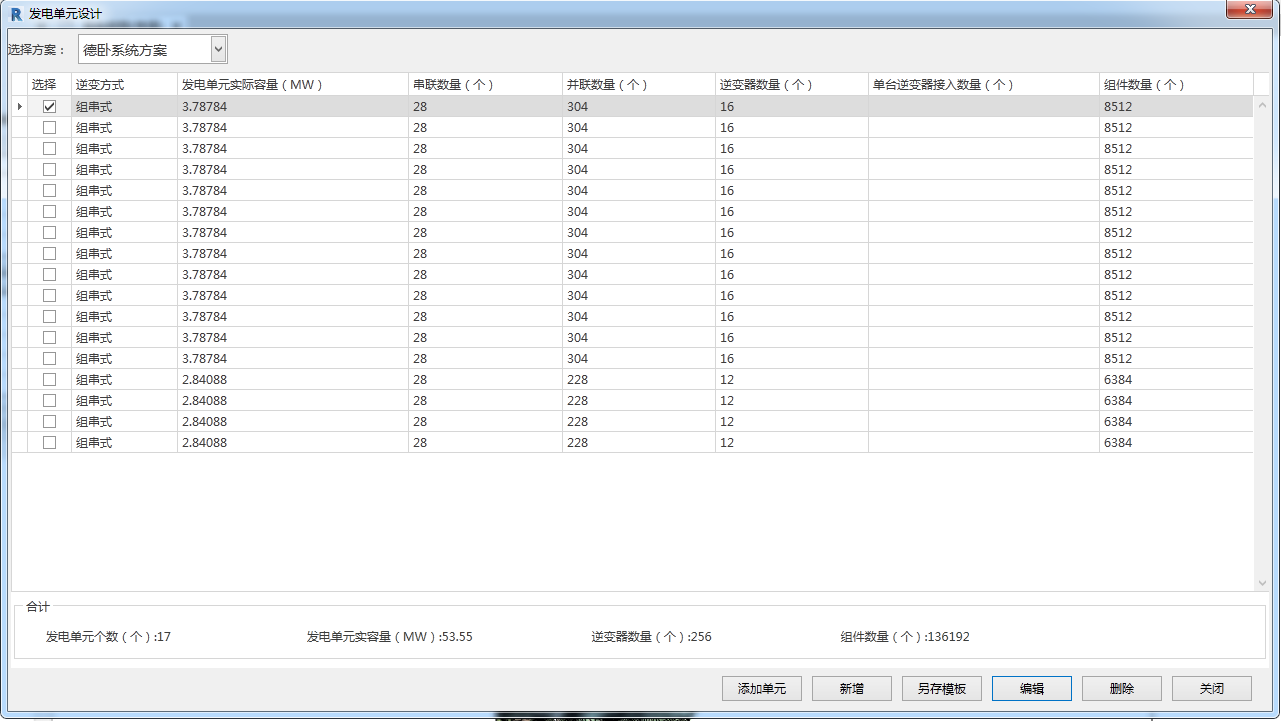

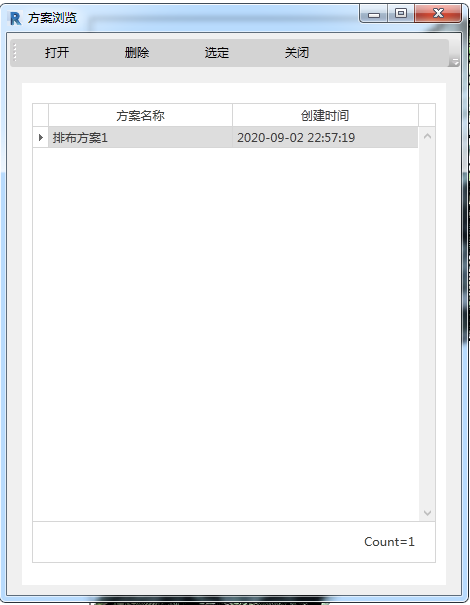

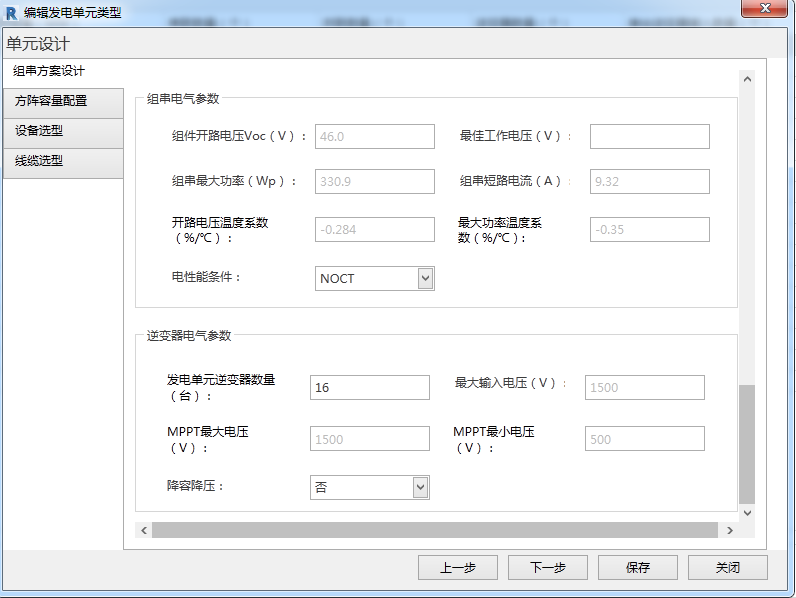

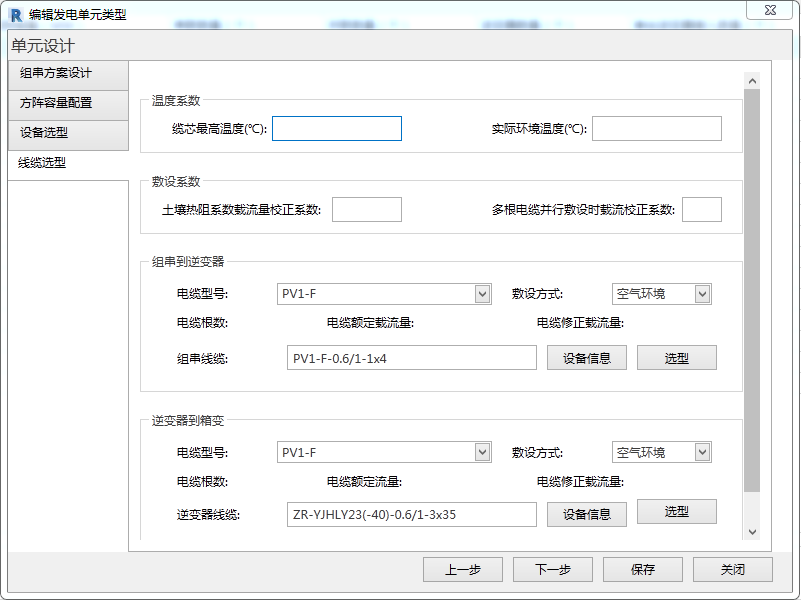

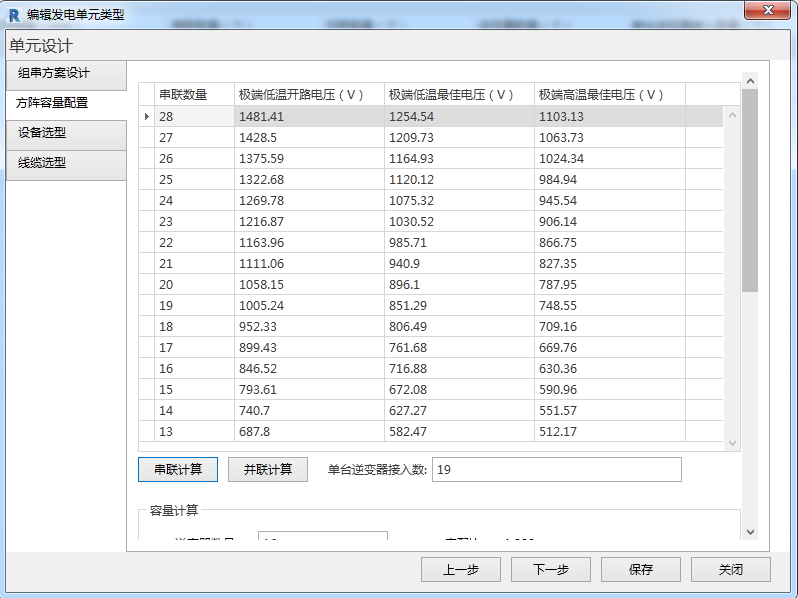

点击“系统方案”，“新增”方案，设置方案名，确定后新增方案，并且“设置”方案为当前方案。点击“发电单元设计”，点击“添加单元”，向方案中添加发电单元类型，输入发电单元类型的数量。

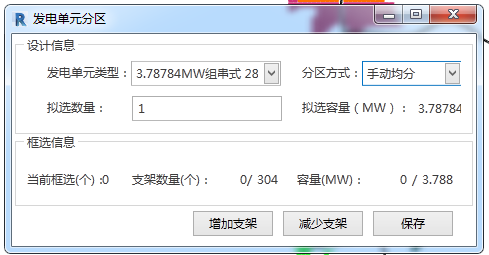

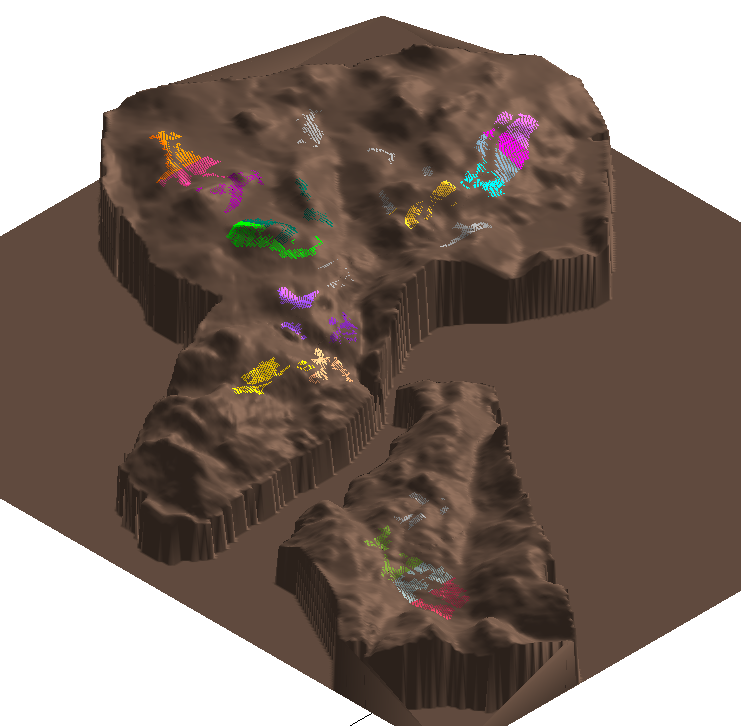

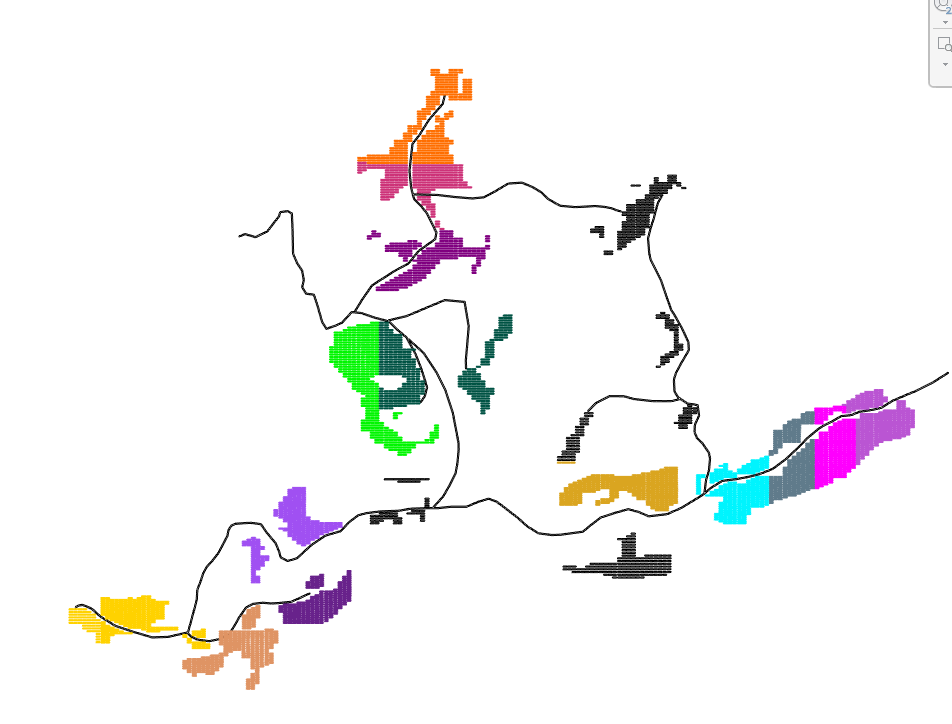

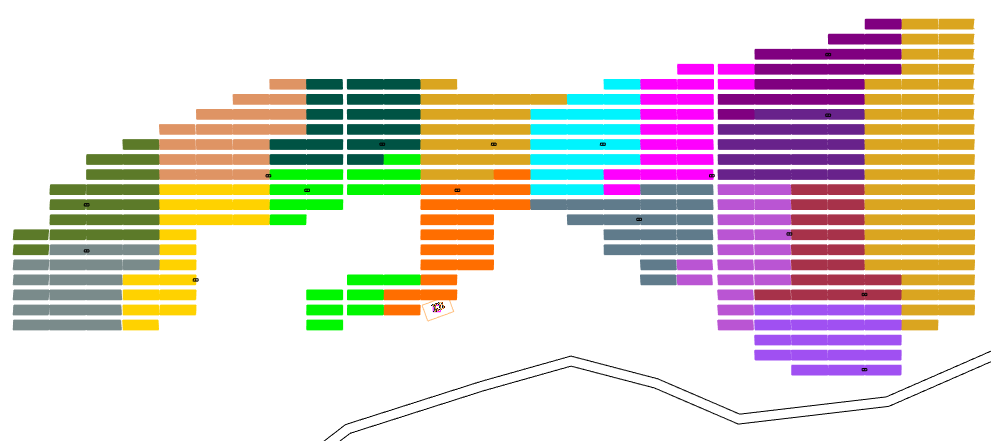

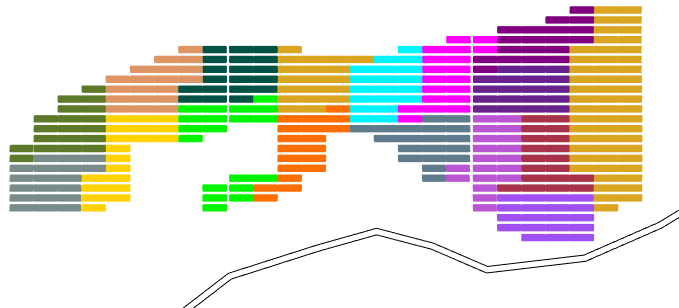

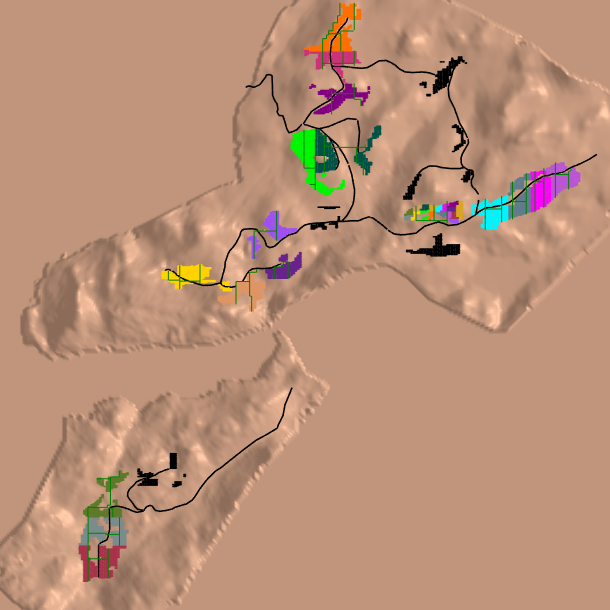

平台支持多种单元方案对比，点击“划分单元”，选择发电单元类型。进行阵列单元的划分。最终本项目17个单元划分如下图所示。

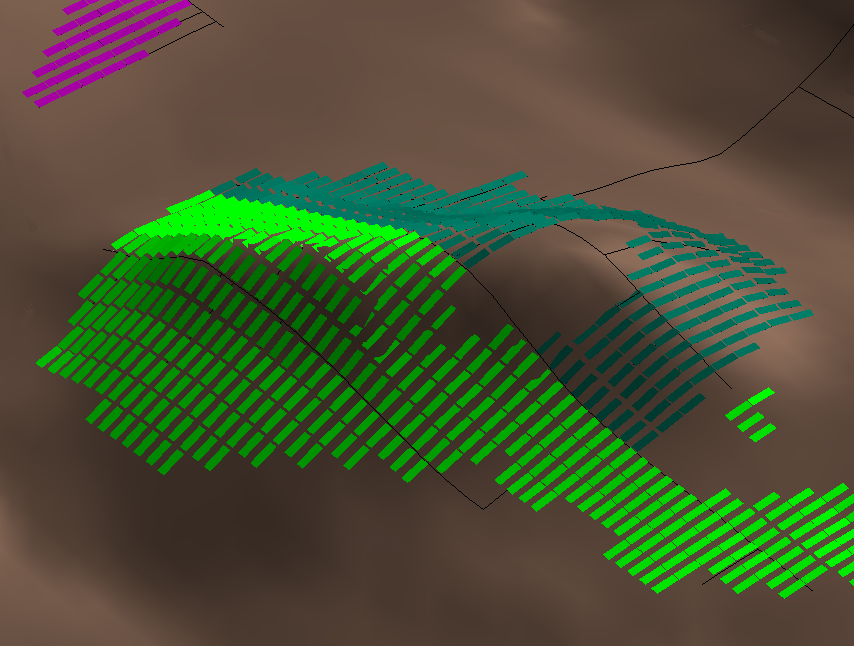

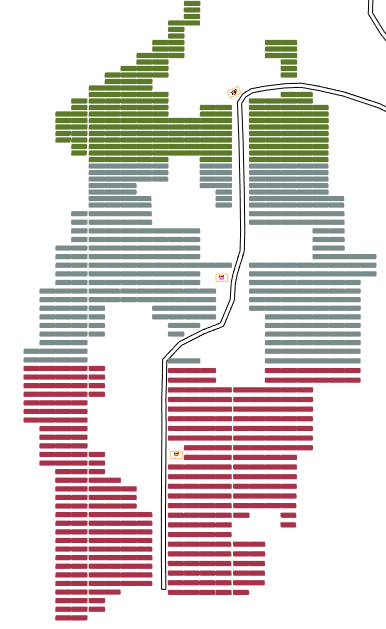

点击“划分子单元”，勾选需要划分的发电单元，点击“子单元划分”，选择自动分区，选择右侧的发电单元，可以看到发电单元下划分的发电子单元。

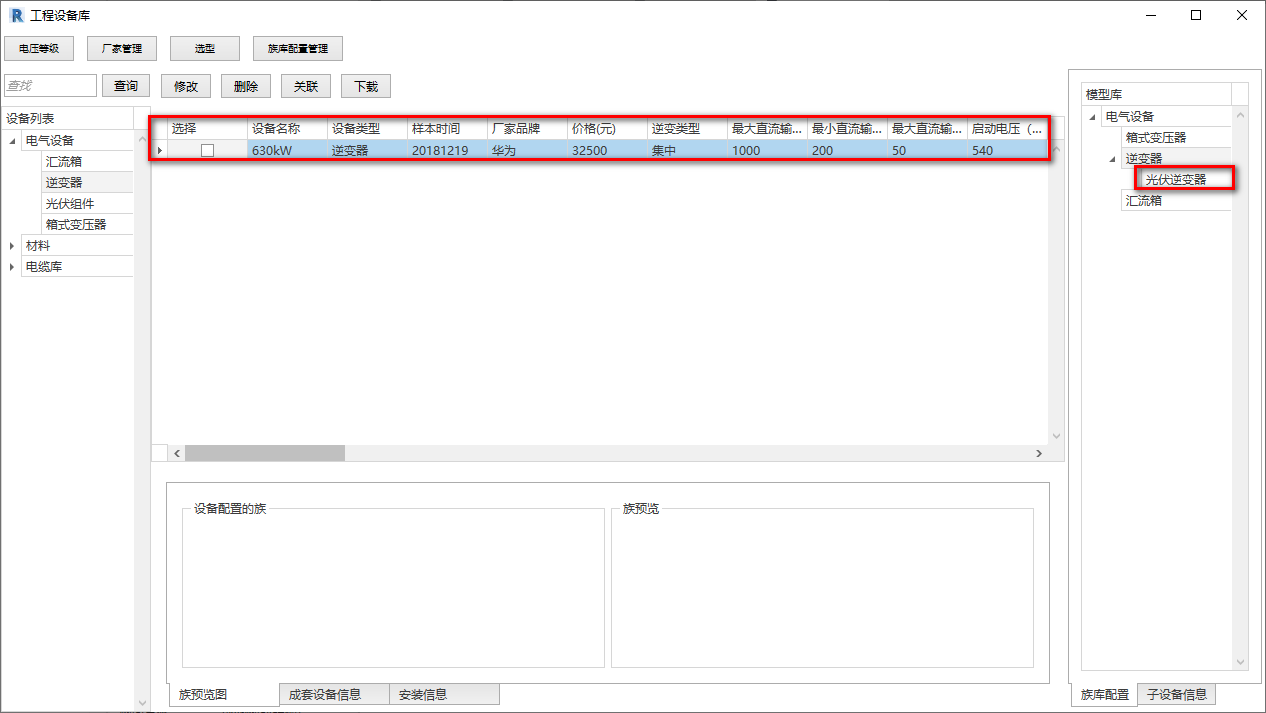

1、在设置布置之前，需要先将设备数据和模型进行关联操作。在工程设备库中，将需要使用的设备通过“选型”，将公共设备库中的设备“移入”到工程设备库中。在工程模型库中，将需要使用的模型通过“选型”，将公共模型库中的模型“移入”到工程模型库中。然后通过工程设备库中设备信息与右侧的模型进行关联。

2、点击“设备布置”，选择箱变，选择管理模型的设备，点击“单个放置”，选择靠近道路的位置，放置完成后点“箱变绑定”，然后刷新树状图，查看箱变是否已经和发电单元进行绑定，绑定完成后代表放置完成。

3、点击“设备布置”，选择逆变器，点击“批量布置”，将逆变器靠近电缆通道放置，然后刷新树状图，可以查看发电子单元下的逆变器。

4、如果要手动调整，可以将电气设备调整到其他发电单元，可以对同一发电单元的可用支架和备用支架进行调整

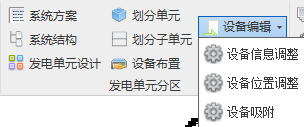

5、点击“设备信息调整”，点击“新增设备”，在视图中选择支架或设备，点击“确定选择”，选择完成的设备添加到源设备信息列表中，选择发电单元和发电子单元，点击“确定”将发电单元和发电子单元的信息赋值到选中的设备上。

6、点击“设备位置调整”选择“发电单元”将绘制好的低压电缆通道附近的汇流设备调整到离低压电缆通道最近的支架位置。

7、点击“设备吸附”选择“发电单元”，点击“确定”按钮，将选择的发电单元中的汇流级设备调整到最近的支架吸附点上。

1、点击“通道设置”进行通道系数类型设置，选择通道的类型，设置端点搭接长度、长度富余系数、通道类型、型号规格、安装方式等，也可以按默认值进行保存。

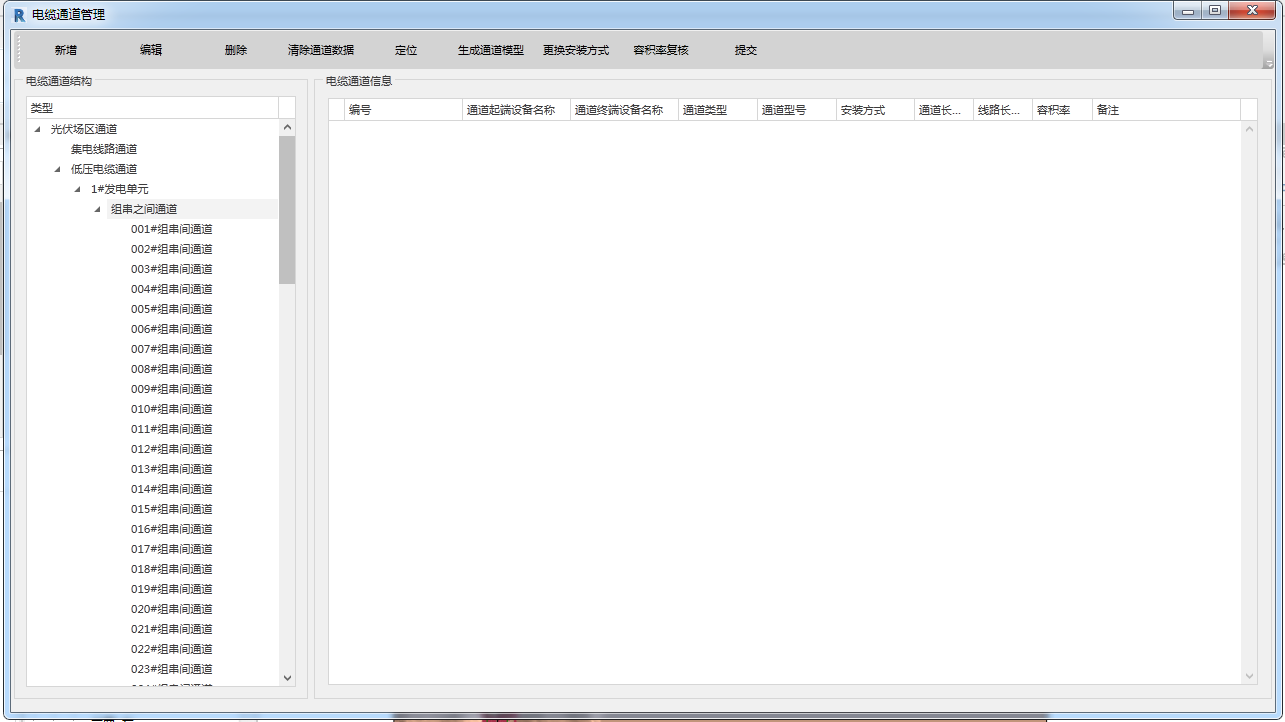

2、单击“通道管理”，选择发电单元单击“新增”为绘制的通道生成通道数据，然后点击“生成通道模型”，在视图上可以查看生成好的通道模型。

3、点击“材料统计”查看通道的相应的通道模型数据。

1、 点击“电缆设置”先可以对电缆寻路的参数进行设置，包含各个段的接头长度，长度富余系数。

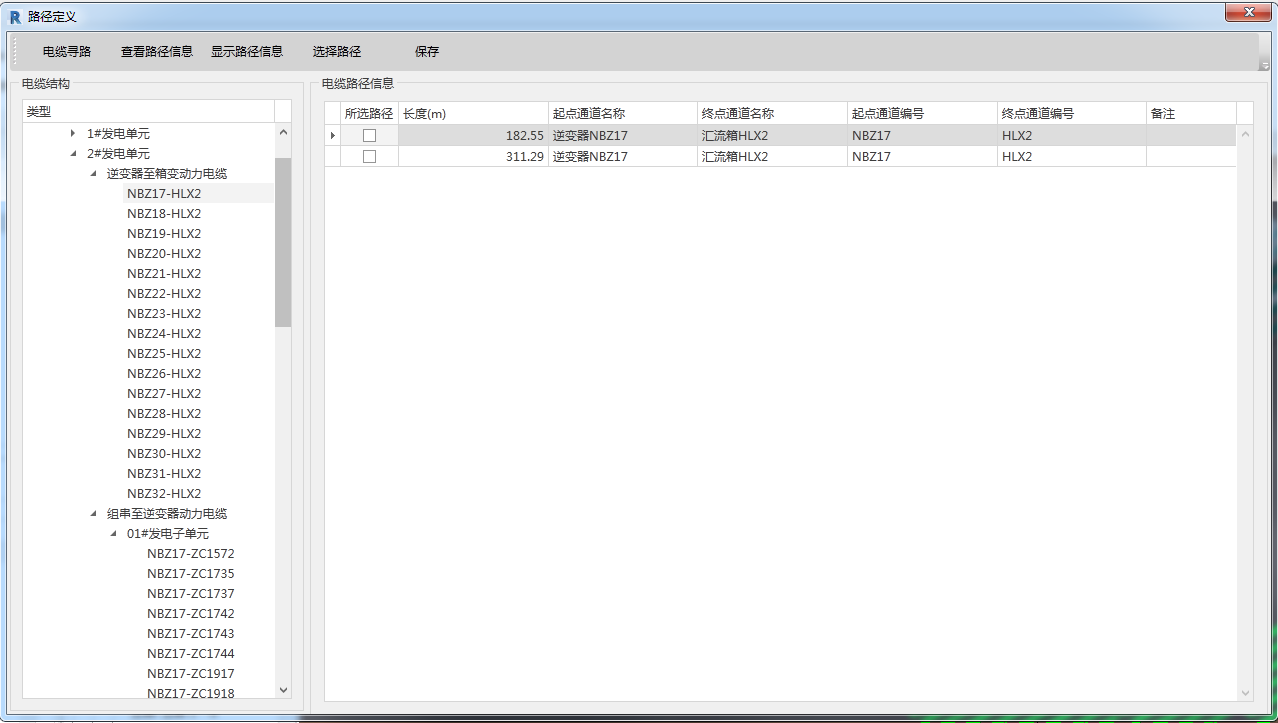

2、 点击“路径定义”，选择生成了通道模型的发电单元然后点击“电缆寻路”，自动生成电缆路径，点查看路径可以看电缆路径信息。

3、 点击“显示路径信息”可以在视图上定位电缆路径。

4、 点击“保存”将路径信息进行保存。

5、 电缆布置对布置完成的电缆进行选择发电子单元，点击“新增”，能够在发电子单元设备之间新增电缆，点击“提交数据”将布置完成的电缆数据进行提交，点击“同步编码”，将电缆进行整体的重新编码。

6、 点击“压降统计”，设置压降值，点击“复核”，将大于当前压降值的电缆计算出来，并将不合格的电缆，进行重新选型。

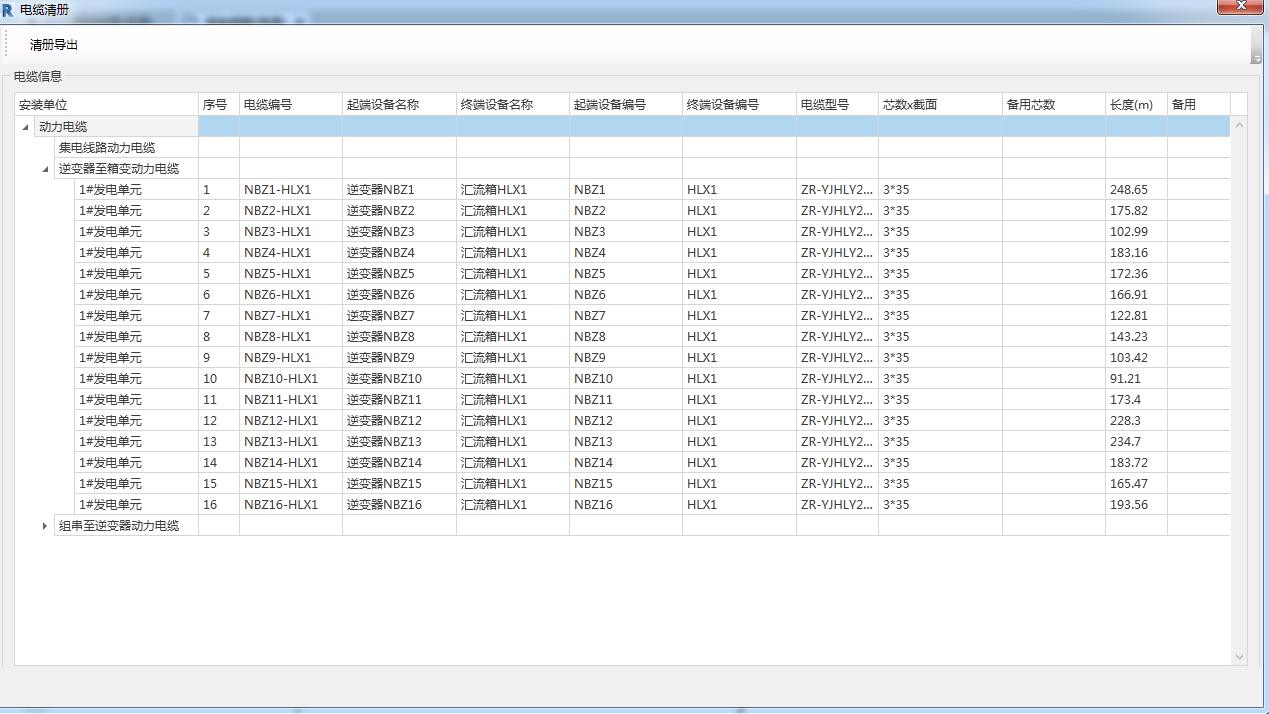

7、 点击“电缆清册”查看电缆清册及材料汇总。

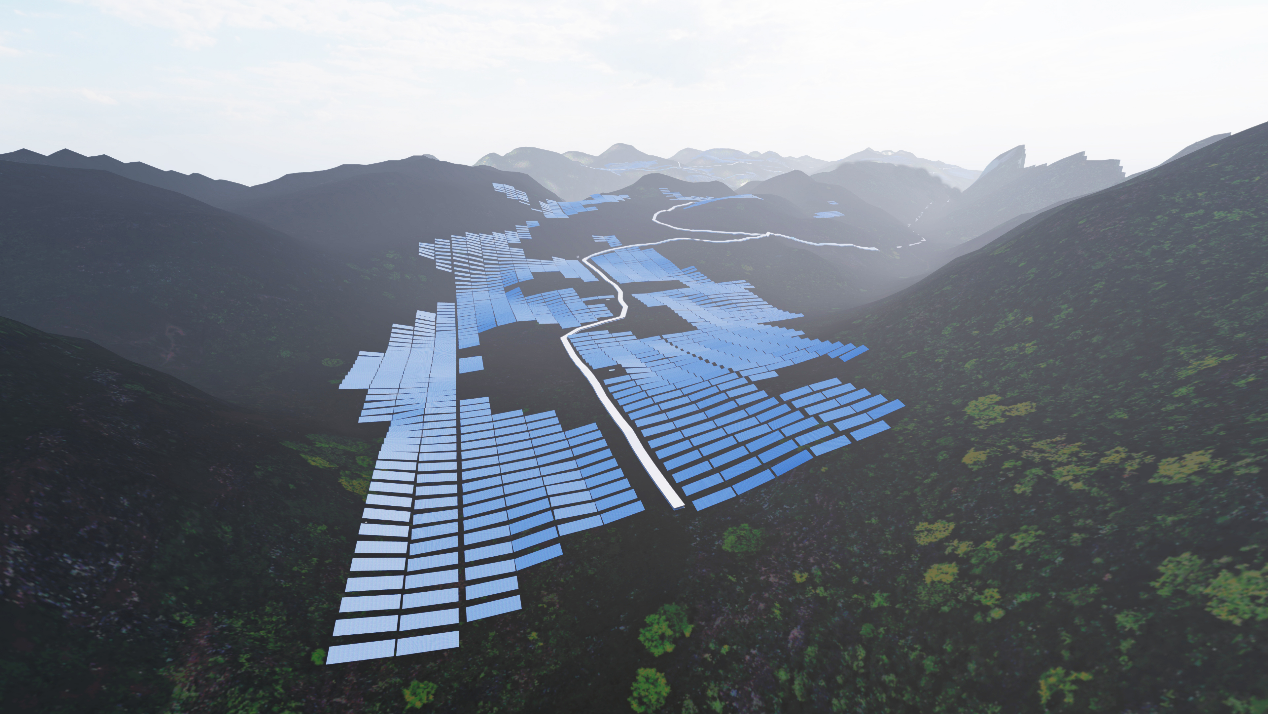

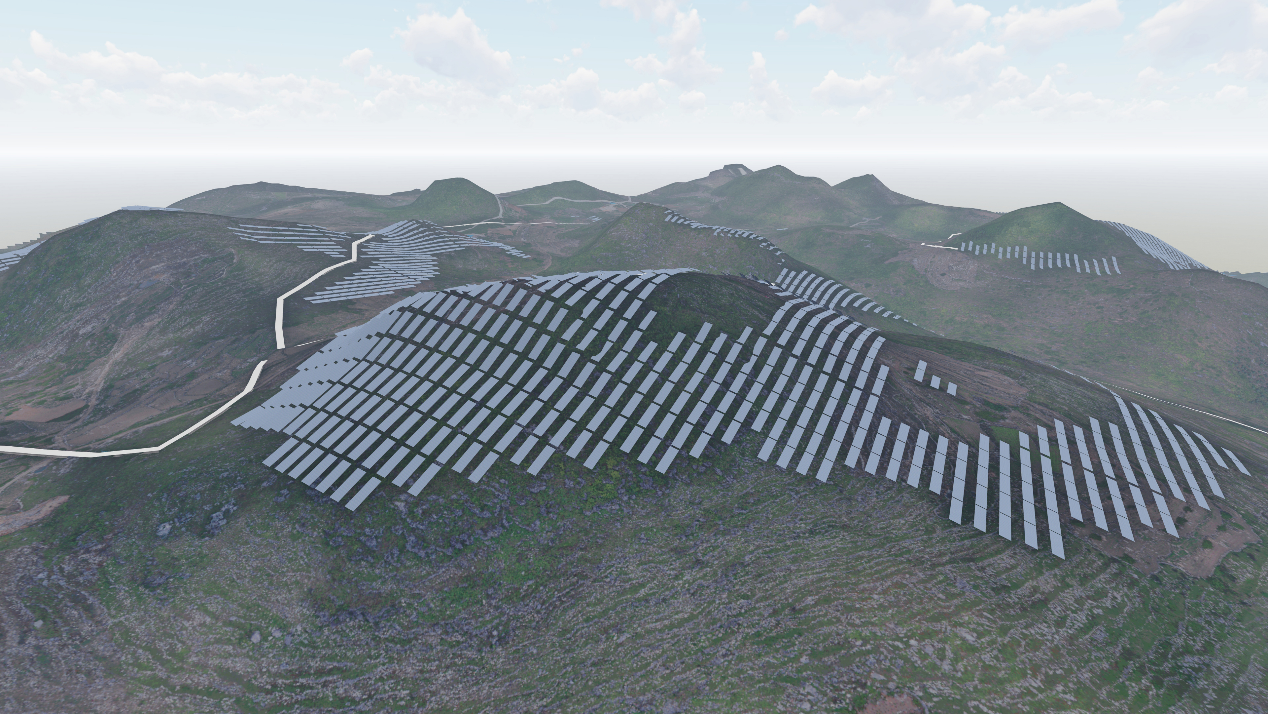

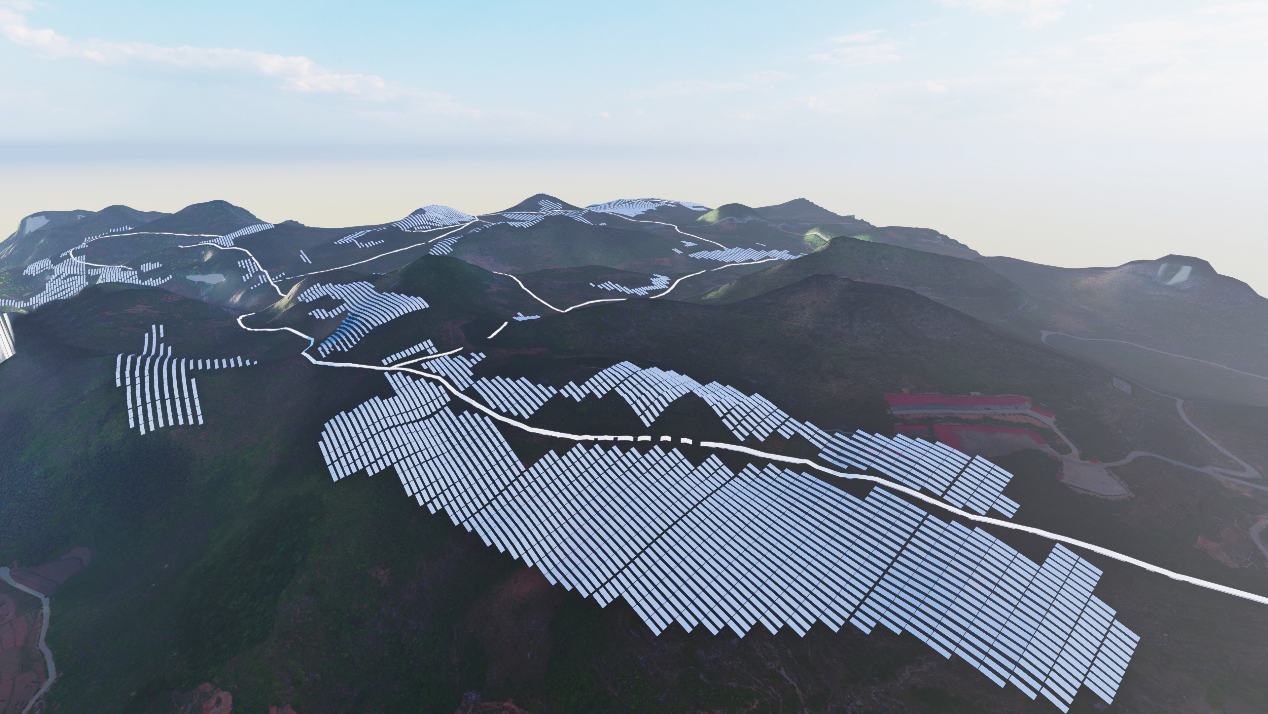

1、项目渲染效果

2、VR全景漫游

请扫描图中二维码进入：

全文终
