GPV光伏设计软件搞定万亩复杂山区光伏项目设计(3)

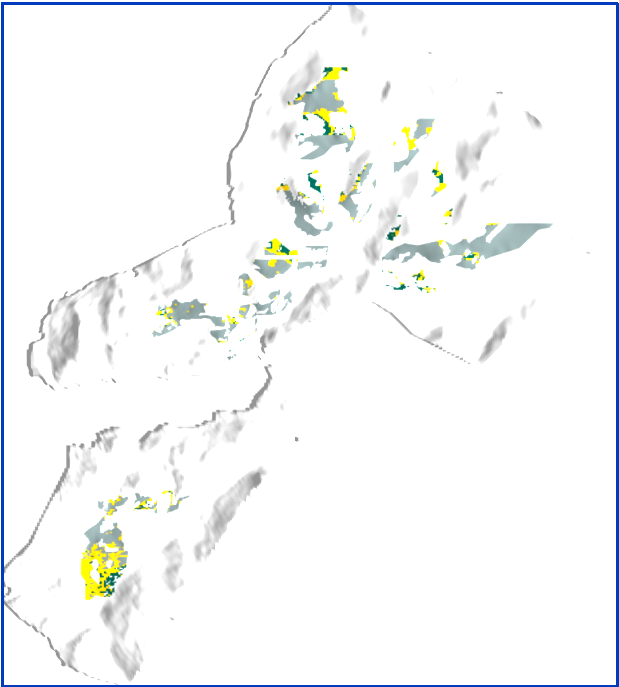

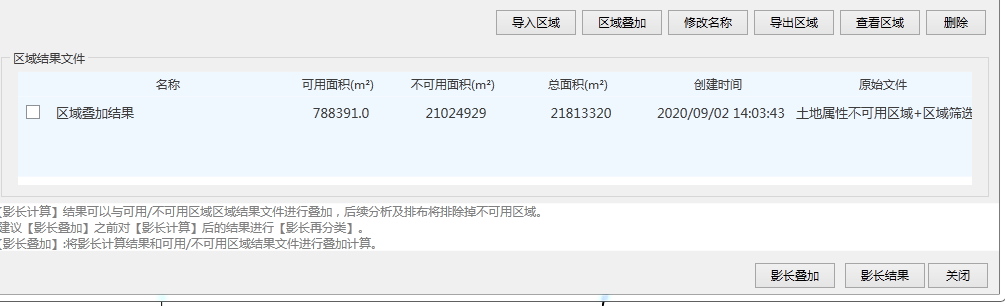

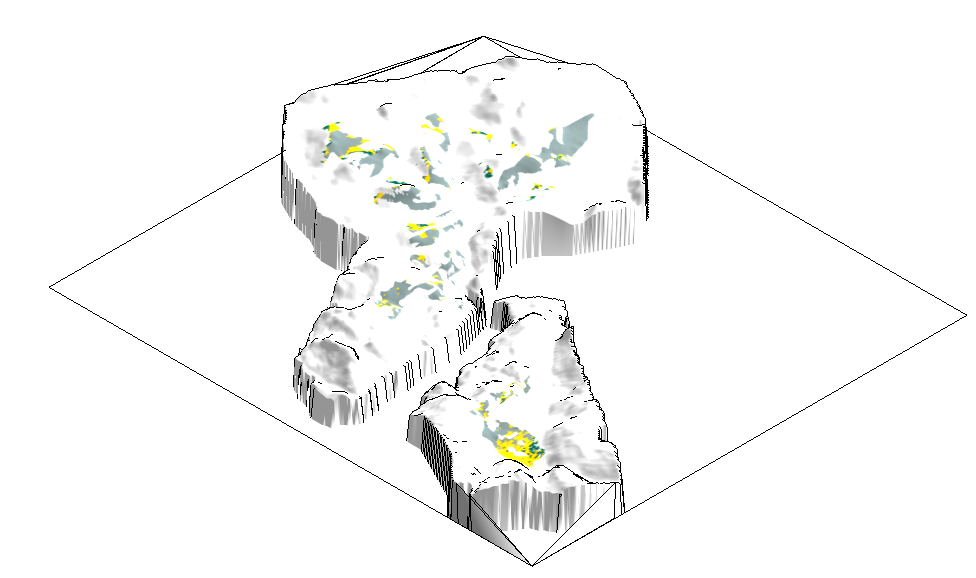

选择区域结果文件，点击“影长叠加”，将影长计算完成的结果和区域文件结果进行叠加计算。

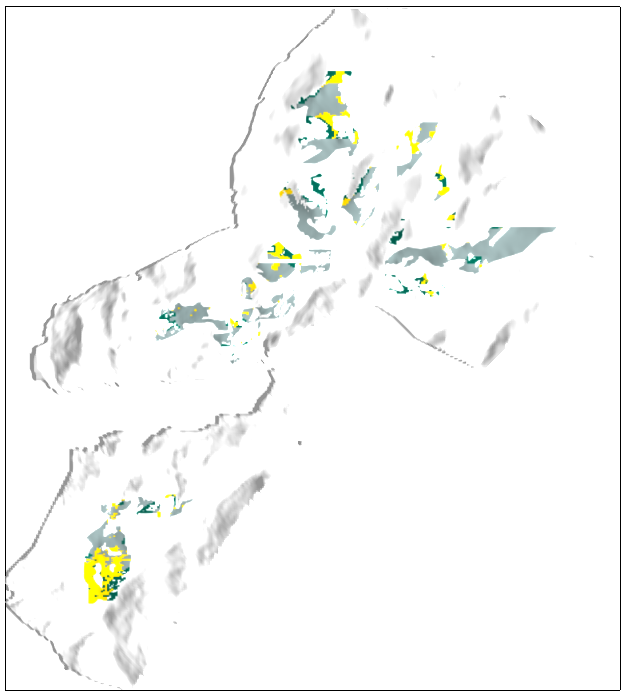

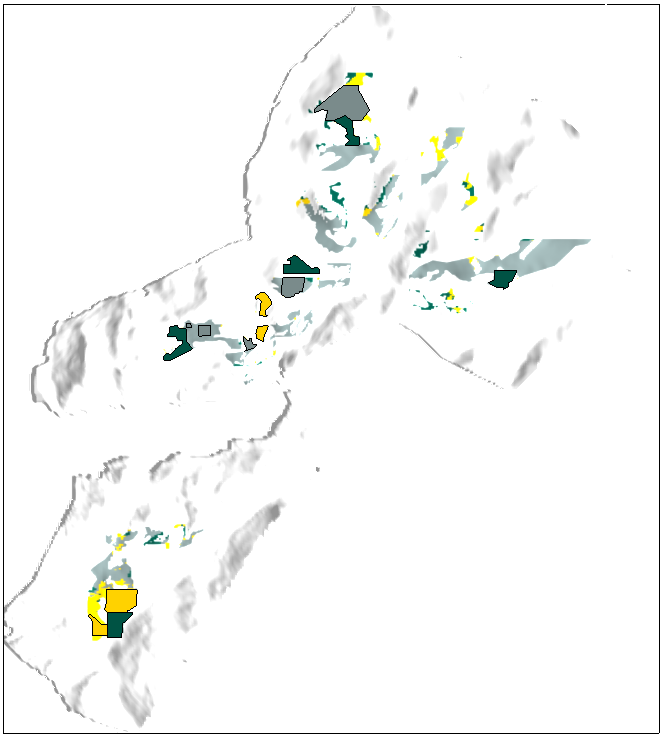

通过影长计算结果进行影长整合，最小单元面积为1000㎡，点击“计算”按钮，将整合计算提交进行计算，计算完成后，点击“查看”，可以查看影长整合过后的图示。影长整合可以多方案进行对比，让项目的土地利用效率最高。

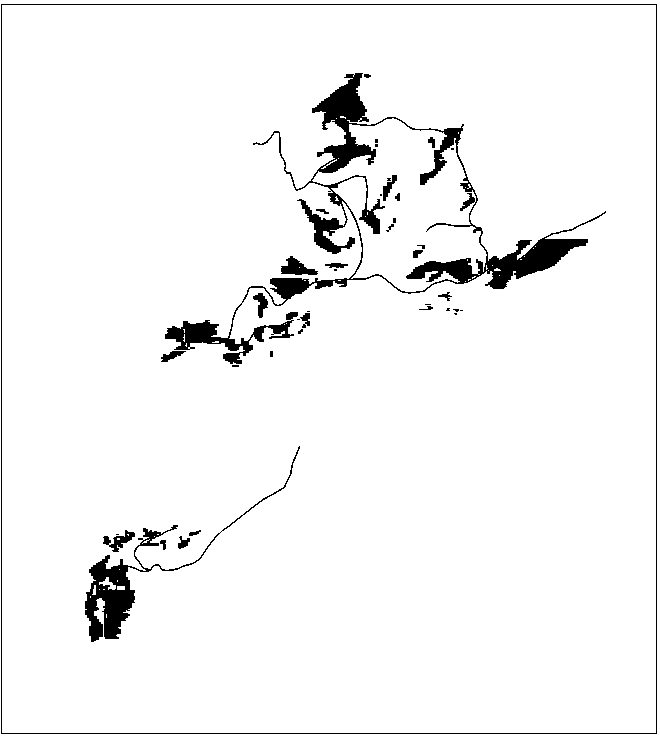

点击“绘制区域”可以在视图上进行人工绘制封闭的影长区域，设置，点击“保存区域”，保存影长区域到“影长图层”中，在影长图层中点击“计算”将影长图层进行叠加计算。

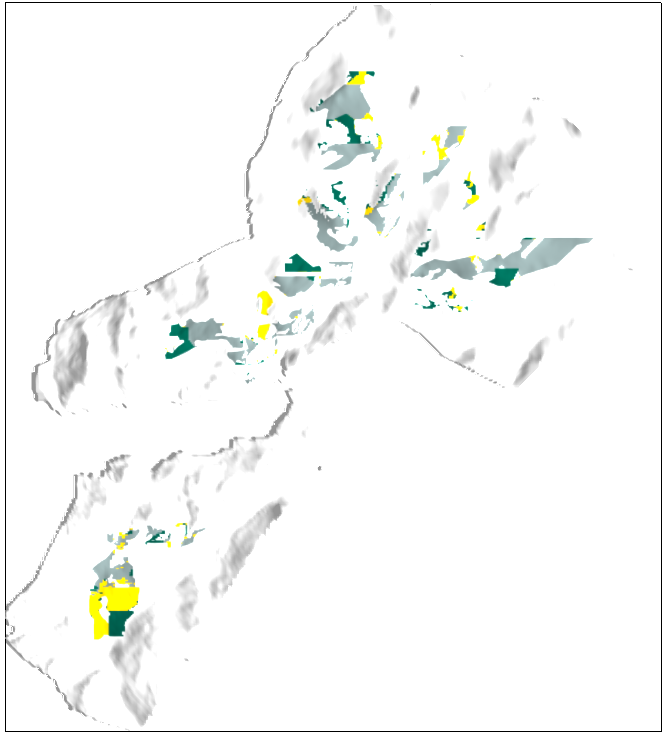

通过影长编辑将不规则的区域进一步规整。

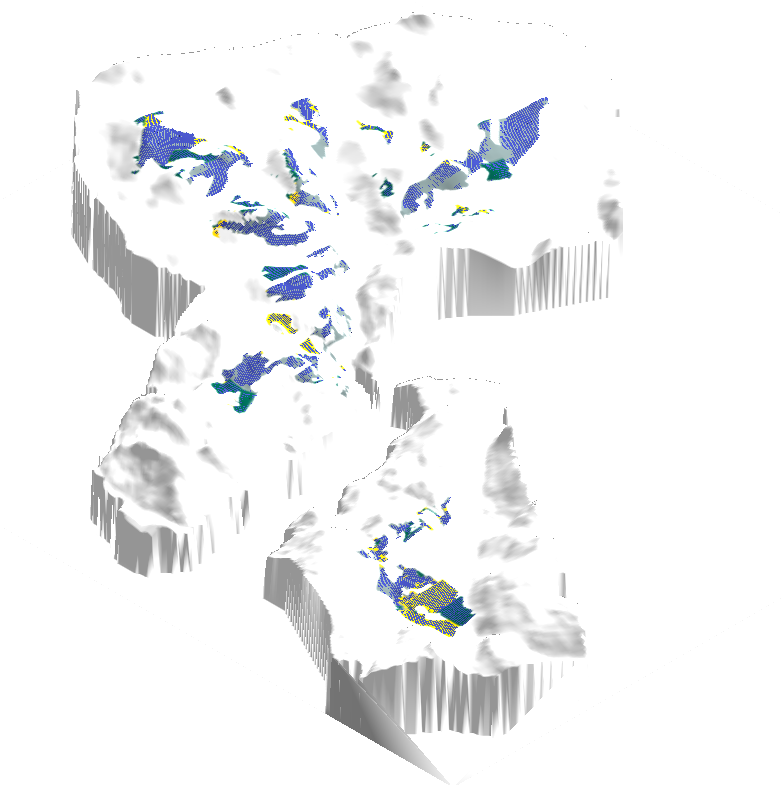

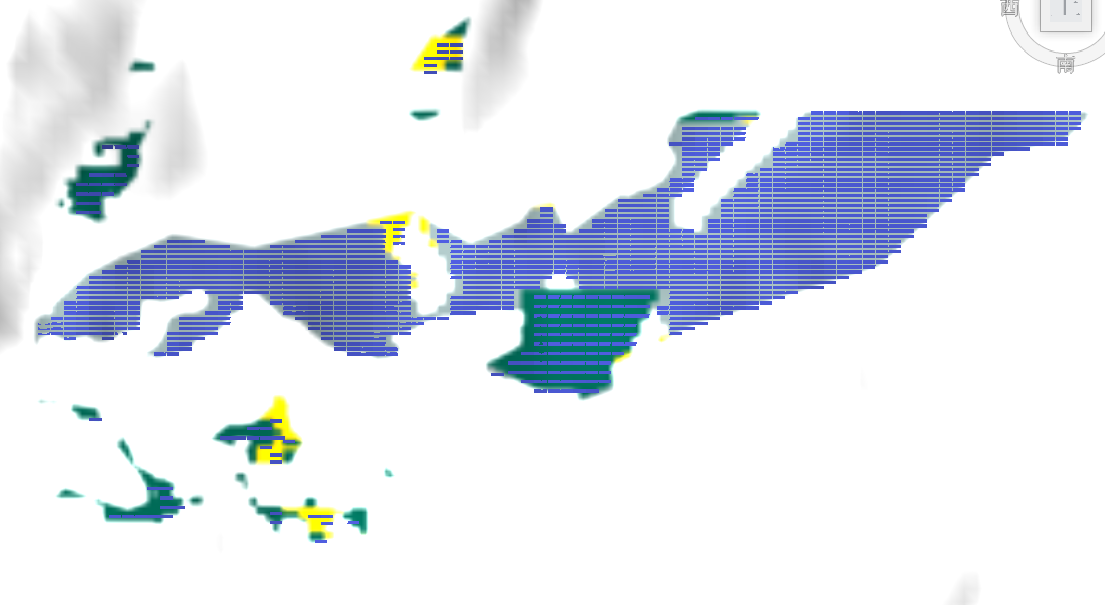

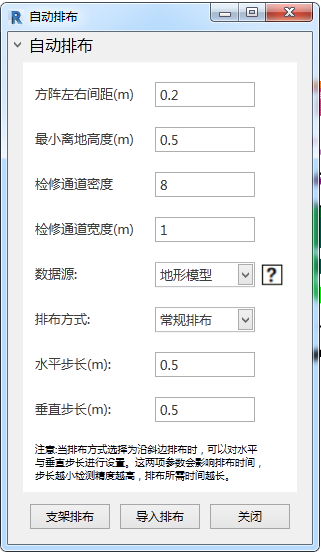

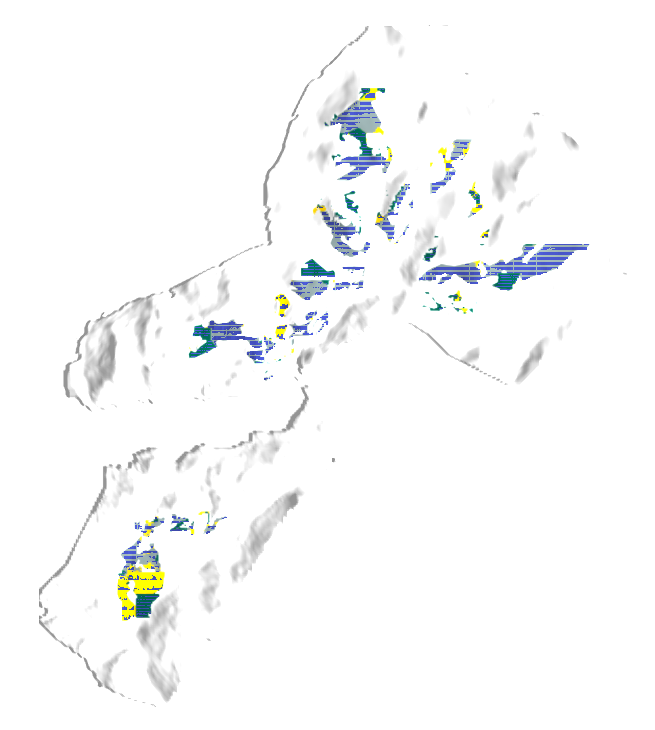

点击“方阵排布”，按默认参数进行排布，点击“支架排布”，进行支架的自动排布，排布完成后。点击“创建方案”，创建一个排布方案。点击“方案浏览”，选择并“打开”排布方案。本项目排布了6147组支架，设计师可多次利用自动布置功能方案做方案优化对比。

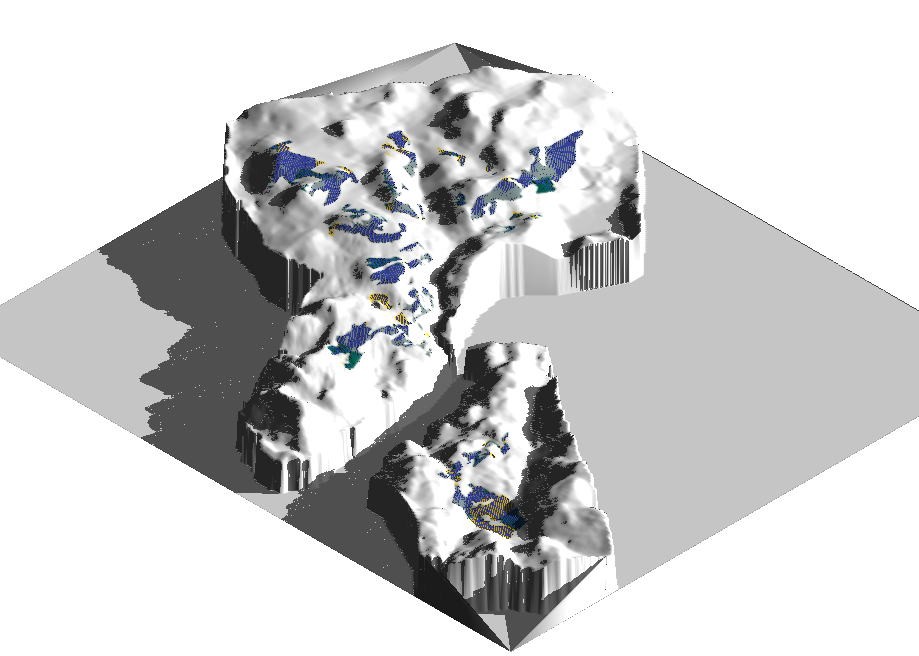

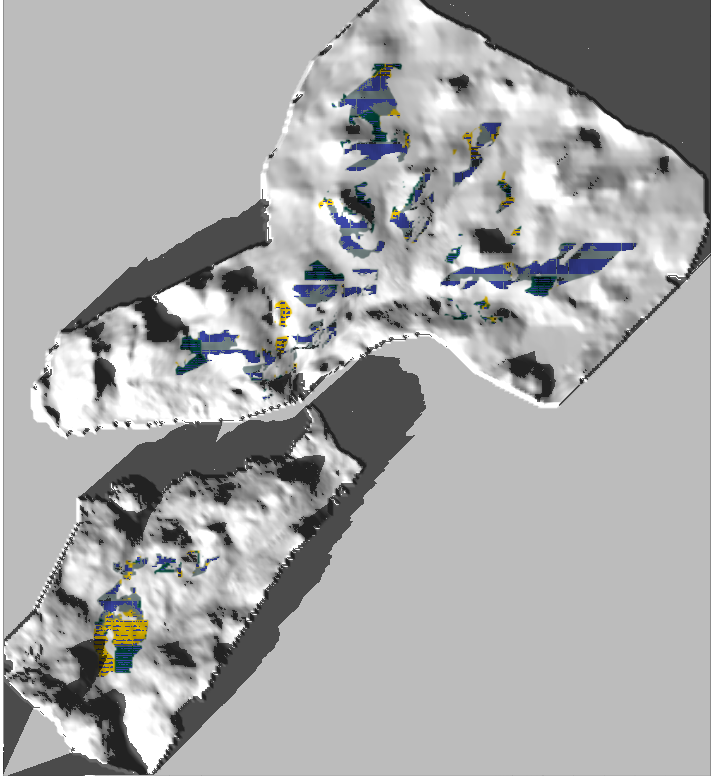

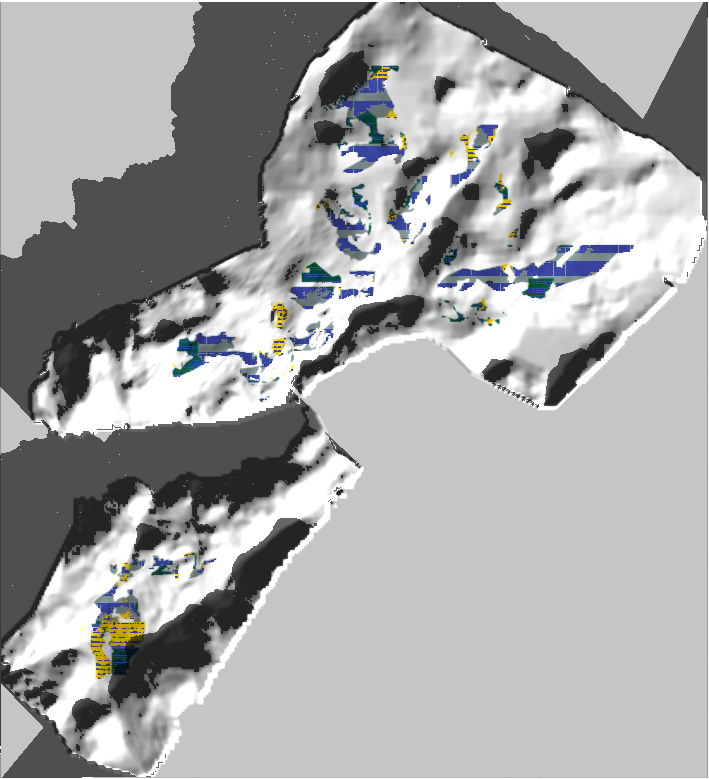

对排布好的支架可以进行阴影仿真，下图为冬至日下午真太阳时15点情况。

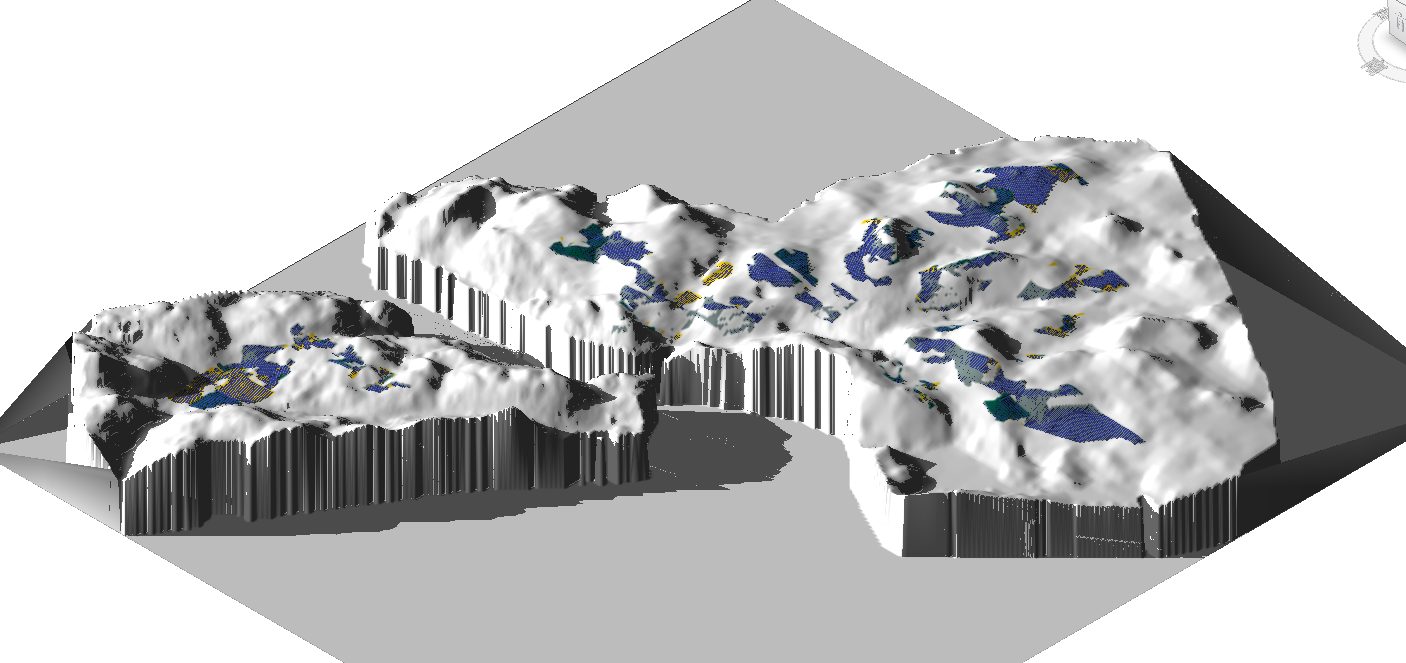

冬至日上午真太阳时9点

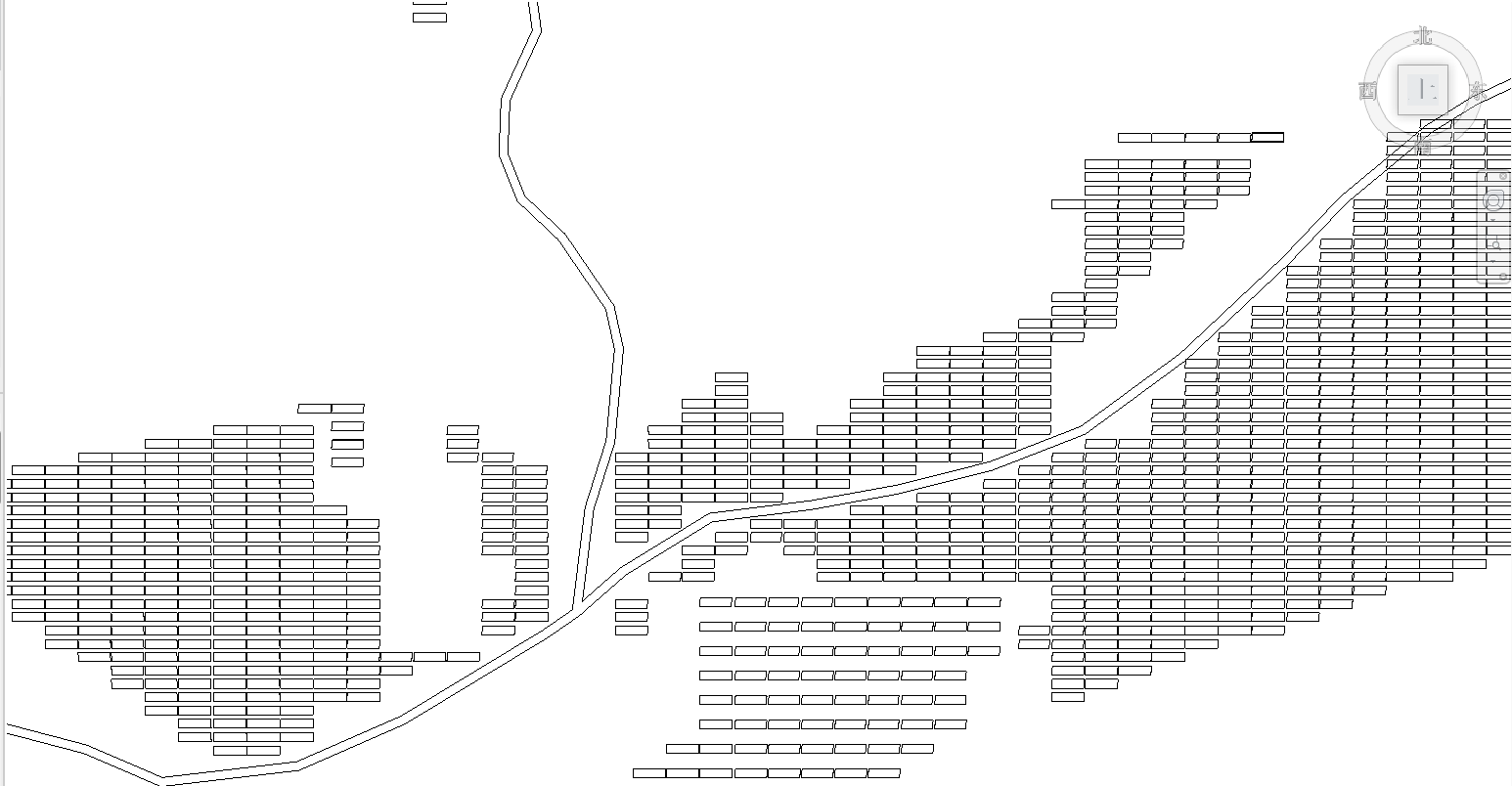

点击“导入道路”可以导入道路中心点文件（.csv、.txt）生成道路。通过道路避让功能可以删除掉道路上的光伏阵列。

未完待续
