GPV光伏设计软件搞定万亩复杂山区光伏项目设计(1)

在广阔数万亩复杂山地区域规划设计平价/竞价电站对设计师一种艰巨的挑战，一般来说需要多个专业配合花费一周以上的时间，并且随着收资完善、投资方要求明确、现场条件变化还将由大量的反复调整工作。随着光伏行业技术进步，这样的情况将得到大大的改善，万亩复杂山区光伏项目设计一人一机8小时即可轻松搞定。光伏数字化升级不仅能够给投资方更换的服务也释放了工程师机械重复劳动的精力，让工程师更能聚焦于方案和细节的优化。

让我们一起来看下GPV光伏设计软件是如何帮助工程师轻松完成设计工作的。GPV光伏设计软件为大家提供复杂山地梯田教程，为工程师提供贴心体验。GPV光伏设计软件是国内最完善GIS/BIM/CAD融合GBC光伏数字化设计平台，具有强大的上下游延伸体系。

众所周知，BIM和CAD软件是很难支撑数万亩宏大场景的细化分析设计。

即便勉强能运行，客户端的硬件配置也必须达到苛刻的配置，客户端动辄十万一台的硬件投资浪费比较严重。得益于GPV光伏设计软件架构，服务器承担了大量的计算，在客户端计算机硬件配置不算最高的情况下，也能够完成大地形场景的处理且服务器可以处理多个客户端发来的任务，提高了服务器的利用率，避免了投资的浪费。

本教程为近期真实工程案例，该项目面积约3.75万亩，属于非常广阔的场景，一般几万亩的电站项目的设计，按传统手段需要多个主要专业约5个人一周左右的工作量，而使用GPV光伏设计软件，只需要一台客户端，一个人8小时就可以完成。下面我们将设计及操作步骤分享给各位。

处理项目等高线，由于光伏项目的地形越来越大，准备地形等高线时需特别注意，在过程中将等高线单独清理存放。需分批复制等高线到单独DWG预防卡死，同时检查高程异常的线段。

如有条件最好采用原始的数字地形（DEM格式），一般CAD的1:500地形图，等高线间距为2米，地形精度不高，而复杂地形按测绘国标高程误差一般为等高距离的1/2-1倍，即1-2米的高程误差。（光伏数字地形相关公众号文章及后续专题）

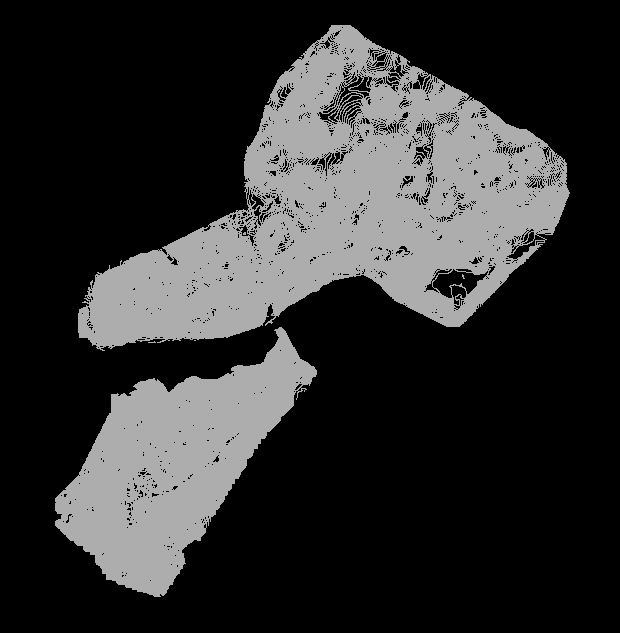

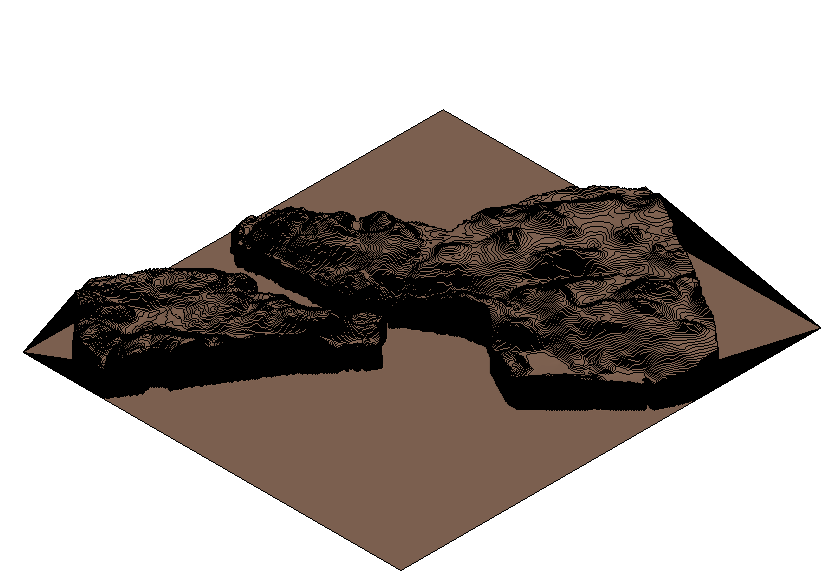

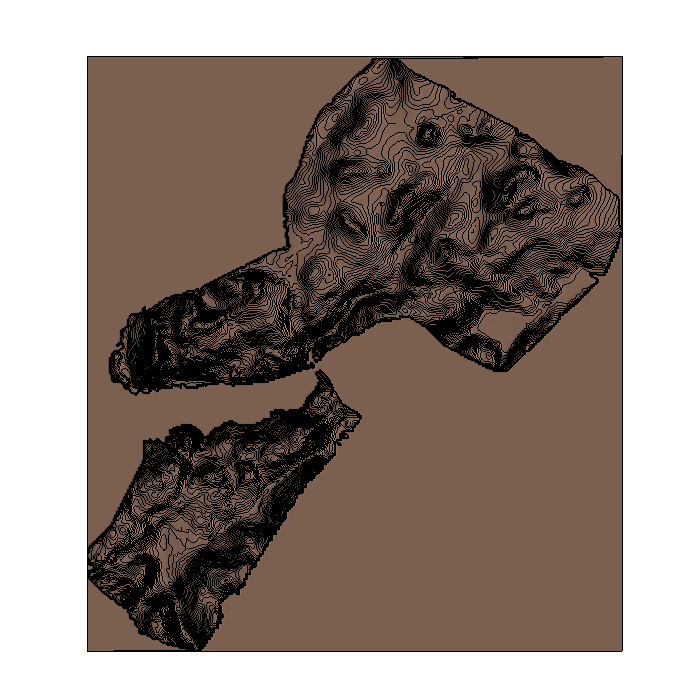

项目地形等高线（面积约3.75万亩）

用户点击“新建工程”，输入工程名称、经纬度，点击“创建”创建工程。

地形处理点击“地形导入”，导入项目的地形文件，导入地形成功后。用户可以通过“地形编辑”更新合并地形点文件变更及处理地形模型的精度。通过“地形导出”导出地形模型进行导出便于下次使用。

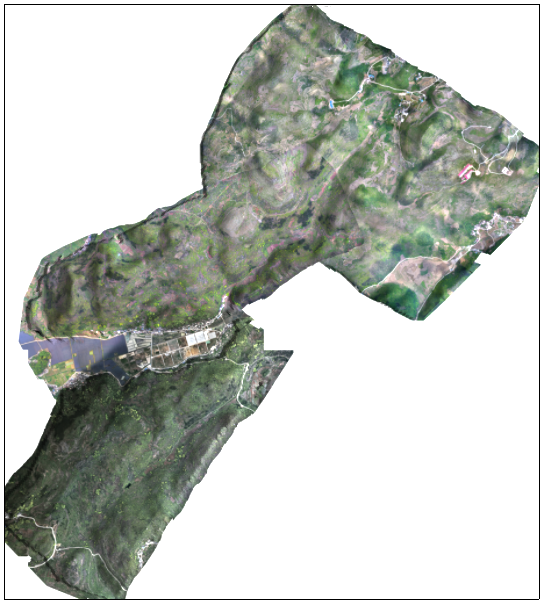

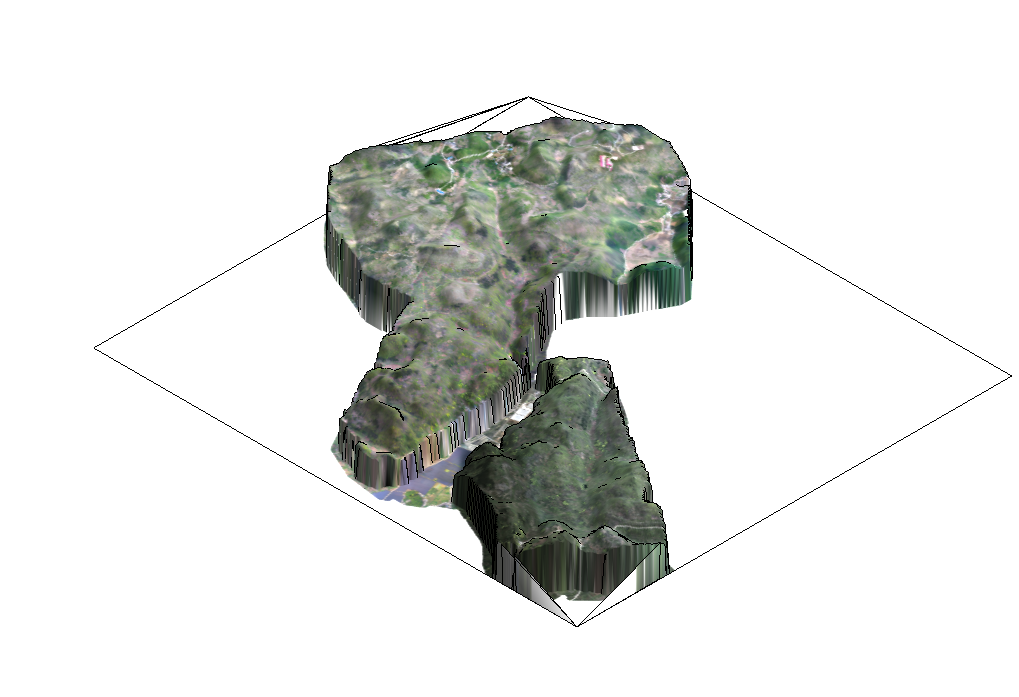

对数字地形添加表面纹理实现实景设计，使工程师在设计时可以观察周边环境。平台比起卡顿的CAD+JPG图片方式，这种模式更友好与快捷。

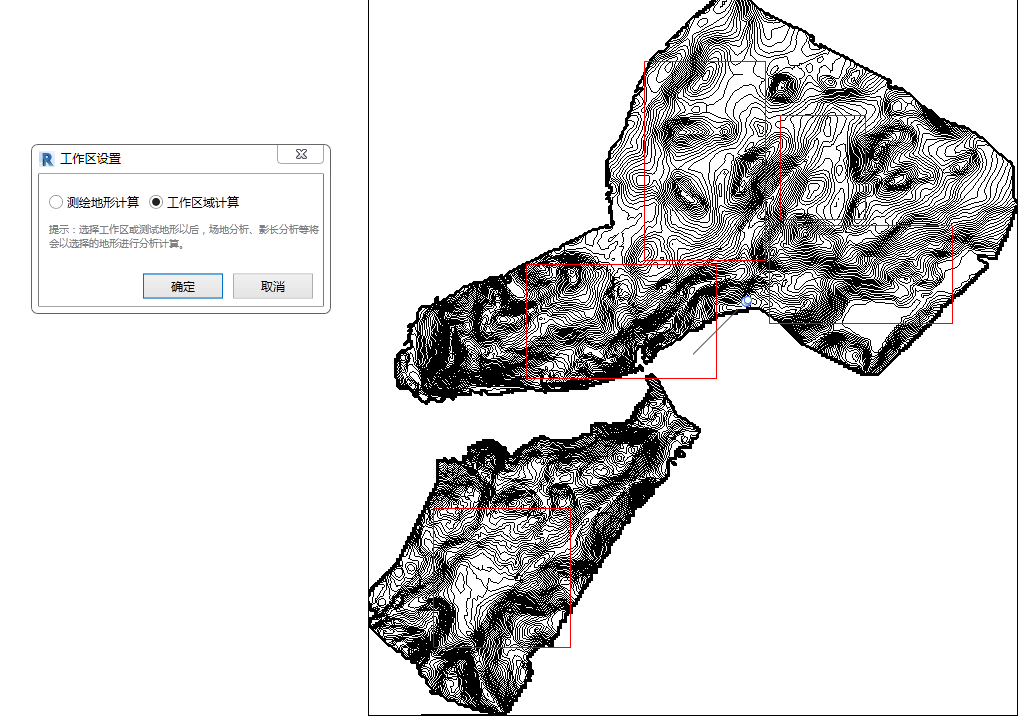

经过简单观察判断，在站址中选出集中且较为适宜建设电站的区域进行设置工作区。工作区的设置将大大提升节约过程计算的时间，减少等待。

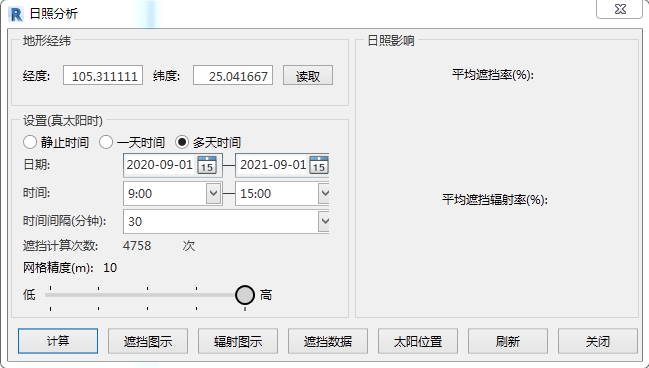

点击“日照分析”，首先需要点击“读取”工程中的经纬度信息。

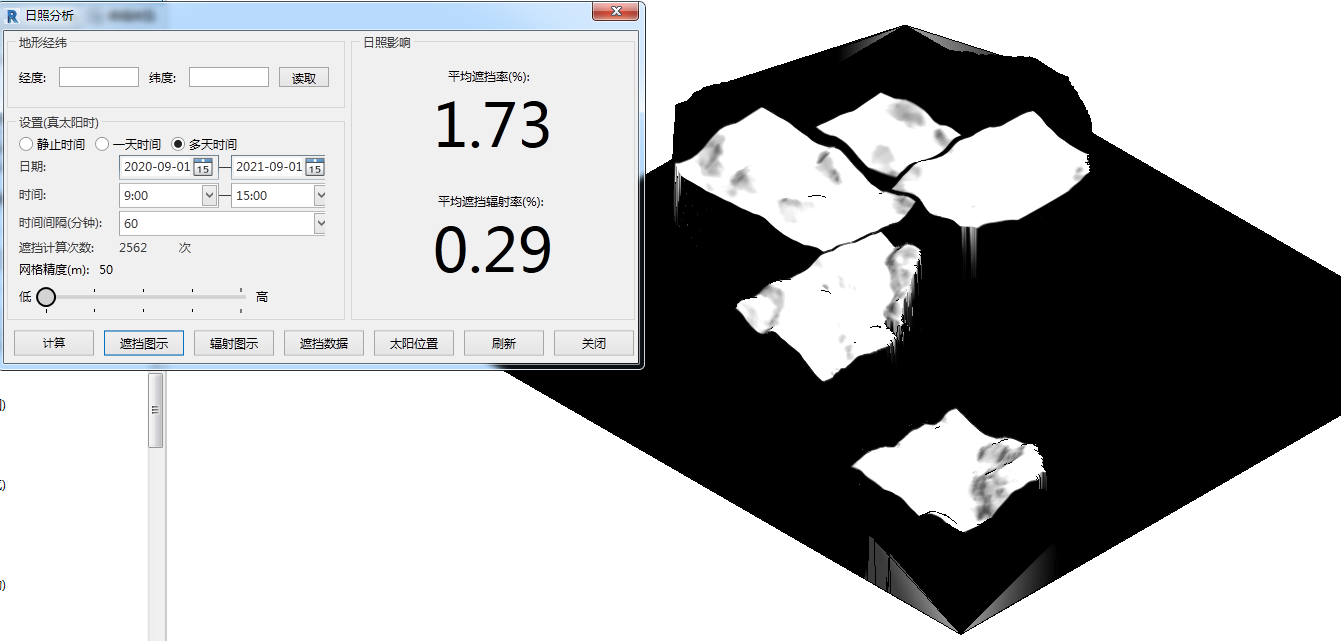

设置多天时间、设置日期为2020/9/01-2021/9/01、时间设置9：00-15:00、时间间隔60分钟、网格精度设置为10米。点击“计算”按钮后，提交至计算任务列表，当计算完成后，可以查看“遮挡图示”、遮挡数据、太阳位置数据。

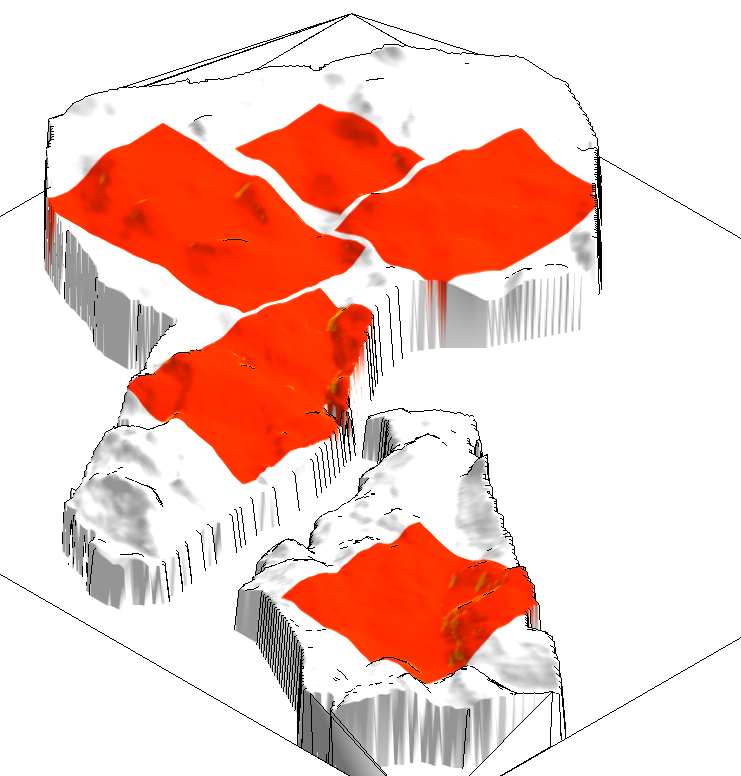

本平台日照分析为项目提供了多种友好的途径。设计师即可根据规范冬至日9：00-15：00不遮挡的原则进行分析计算。本项目冬至日9：00-15：00范围内遮挡与辐射损失很轻微。

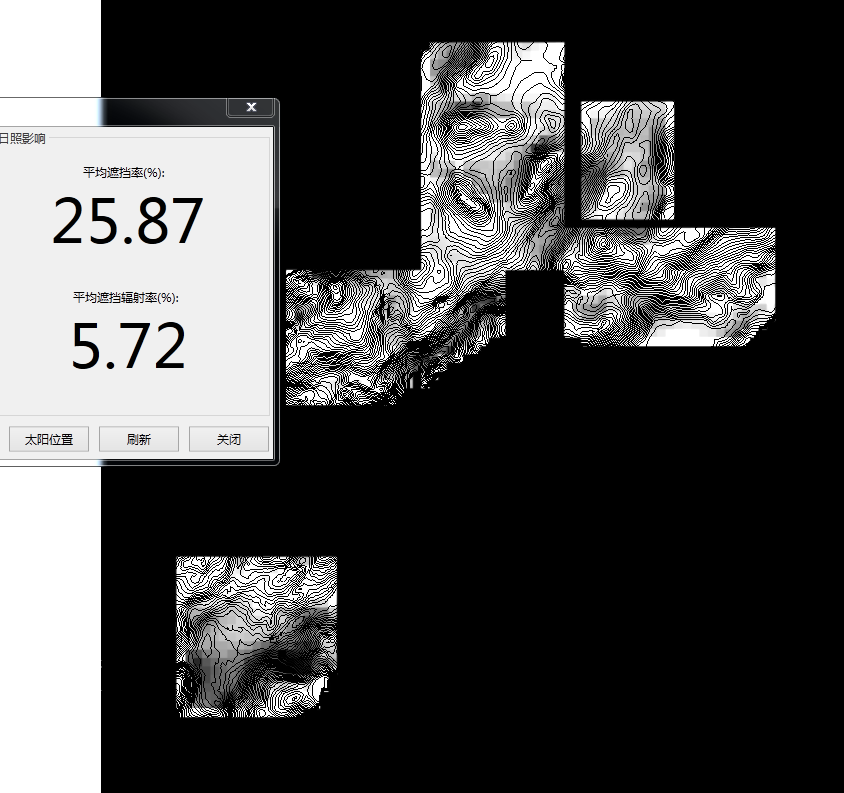

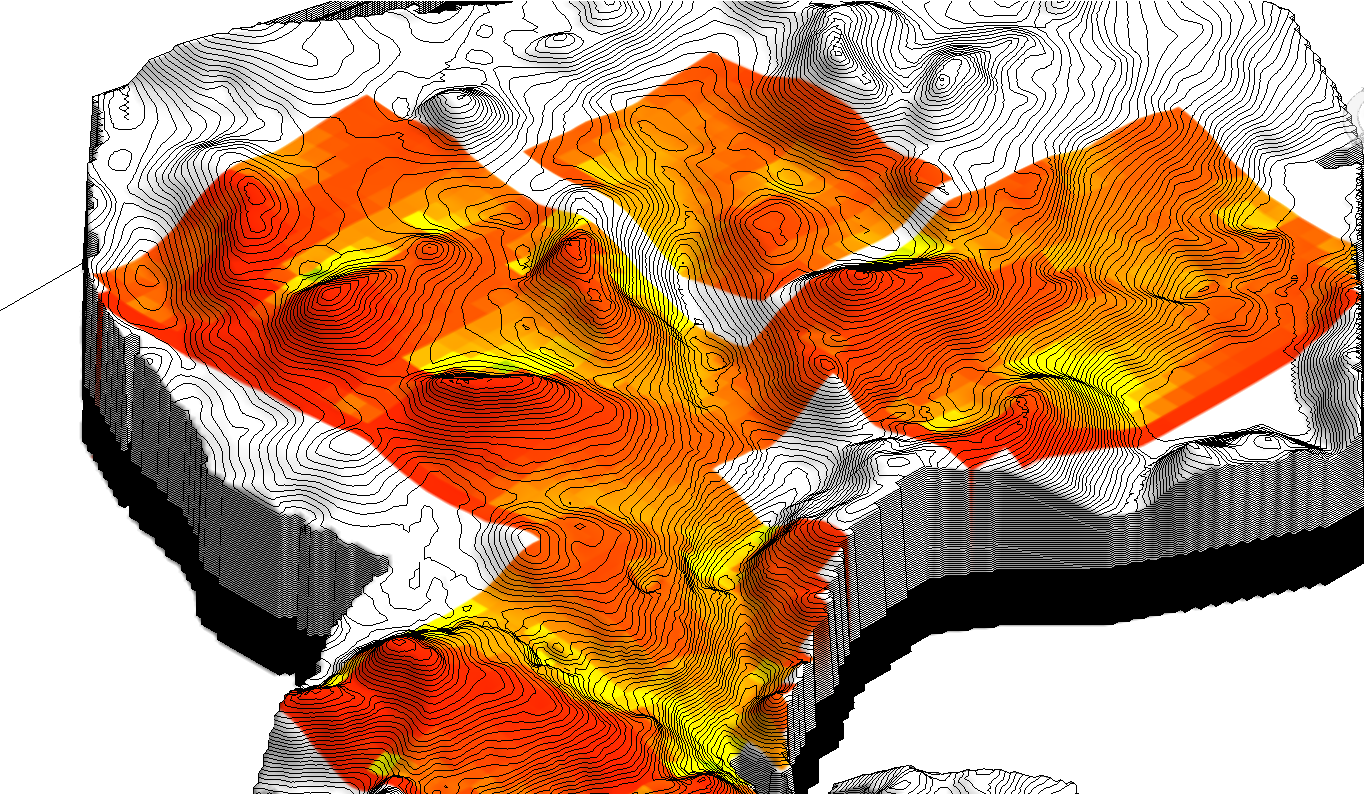

又可按照全年遮挡或辐射损失的条件对场地进行分析，争取尽量大的规模与略微发电量损失之间的平衡，让项目度电成本最优。本项目按全日照时间进行分析，站址会有一定辐射损失。

未完待续
