光伏电站低压直流电缆自动汇集功能的项目应用

在光伏发电领域，发电效率是衡量太阳能发电系统性能的重要指标。而电缆的合理选型和敷设方式，对于提高发电效率、降低经济成本具有至关重要的作用。特别是在复杂地形条件下，电缆路径的选择更是影响发电性能和经济造价的关键因素。为此，集思数源在某项目上实现了低压直流电缆敷设的功能创新，下面我们就来详细介绍这一功能。

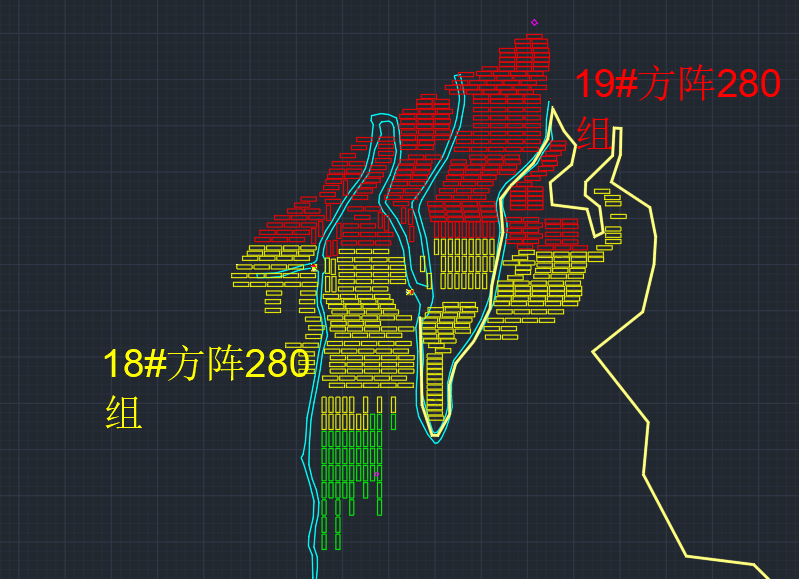

在山地光伏电站中，直流侧电缆的敷设方式通常采取沿组件支架的横梁檩条敷设，部分穿管的敷设方式。然而，地形起伏大、光伏组串方位角多、支架布置不规整等特点，给电缆敷设带来了很大的挑战。例如19号方阵的外接边界是不规则的多边形，18号方阵存在纵向和横向两种布置形式。为此，我们针对山地光伏工作现状，对低压直流电缆线敷设算法进行了技术革新。

为了优化电缆敷设，我们采用了电缆汇集算法。该算法遵循低压电缆施工要求，尽量减少电缆沟的开挖，使低压电缆尽量汇集到一起走同一电缆路径。同时，算法还优先考虑将电缆敷设在支架上，以减少地面开挖和对地形的破坏。

在电缆汇集过程中，算法将组件方位角内上下允许范围内的相邻组件视作一行，电缆线按一条路线汇集生成。这种方式不仅提高了电缆敷设的效率，还减少了电缆的用量和损耗。

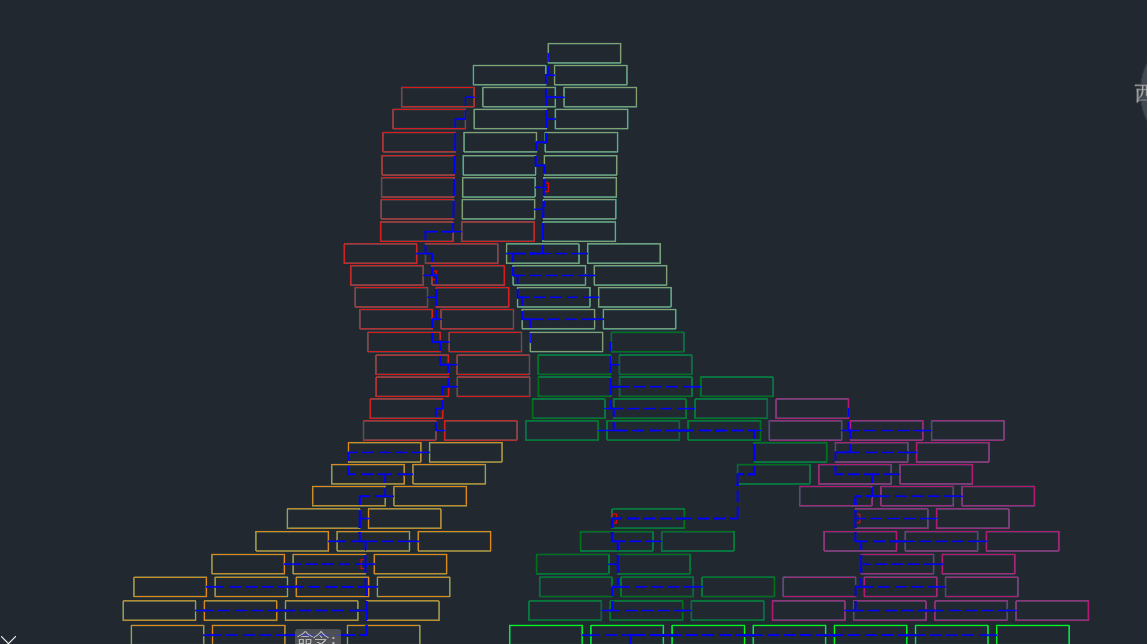

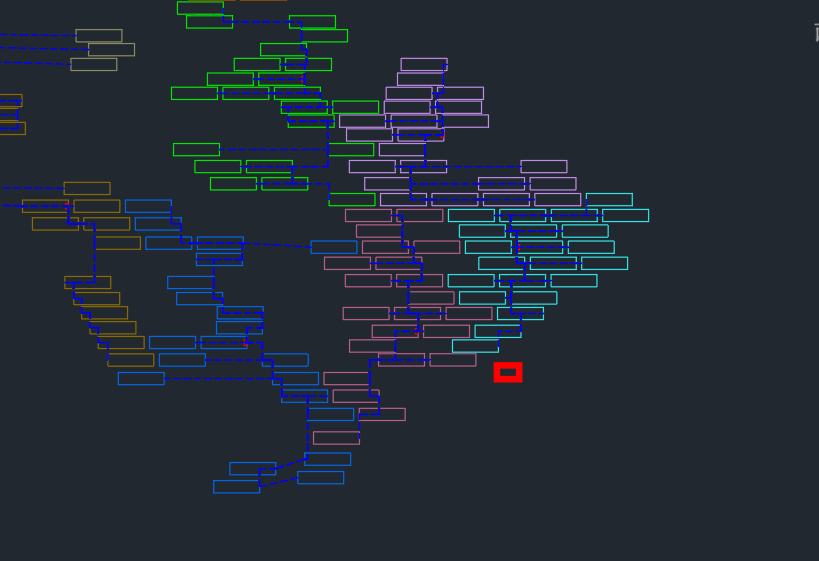

除了电缆汇集功能外，我们还优化了电缆寻路算法。该算法根据低压直流电缆中压降控制要求，计算组串到逆变器的距离并选择最短路径。这不仅可以实现电缆用量的最小化，还可以兼容其他电缆布置要求。下图是电缆寻路后的成果。

在电缆寻路过程中，算法还充分考虑了电缆沟开挖的要求。低压直流电缆路径不斜穿支架，而是优先通过支架群外侧边缘或支架之间的间隙。这种方式不仅保证了电缆敷设的规范性和安全性，还提高了现场施工的效率和质量。

通过电缆路径算法的应用，系统能够自动计算低压直流电缆路径，使组串到逆变器的电气路线自动汇集。这不仅方便了现场施工，还减少了传统敷设的电缆量。同时，电缆敷设的质量和效率也得到了显著提高。

在光伏发电工程项目上进行验证后，我们证明了该系统的可用性和可靠性。未来，我们将继续优化和完善这一功能，为光伏发电领域提供更加高效、智能的电缆敷设解决方案。
