GPV光伏设计软件处理反向台地与跨坎阵列布置（4）

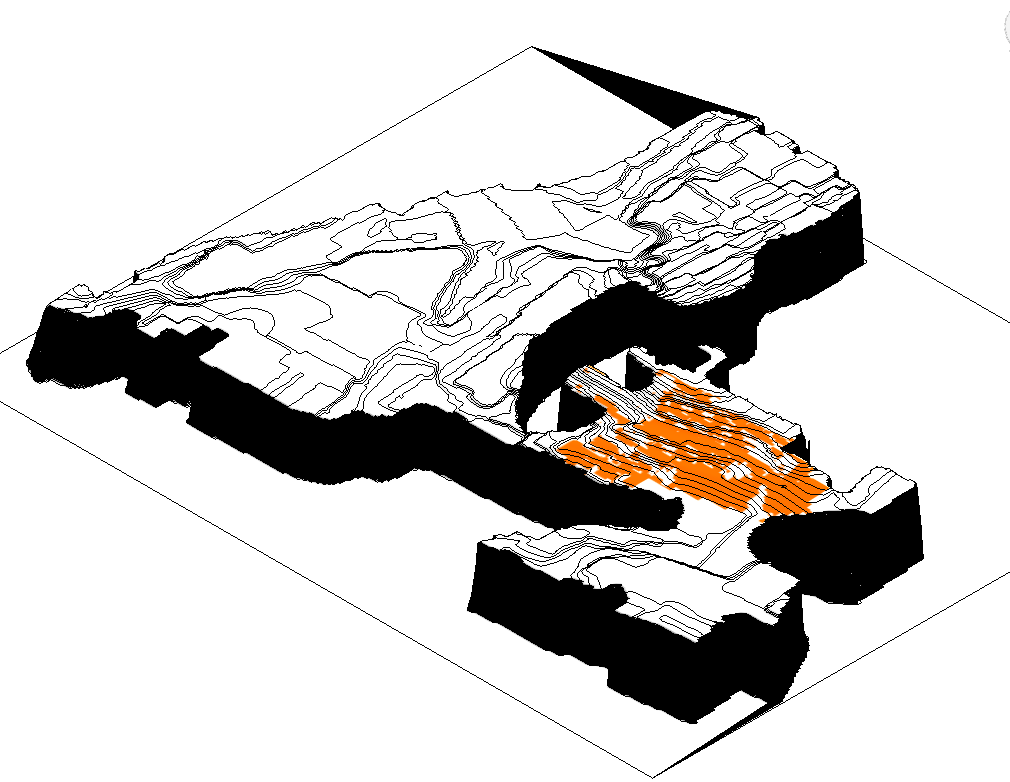

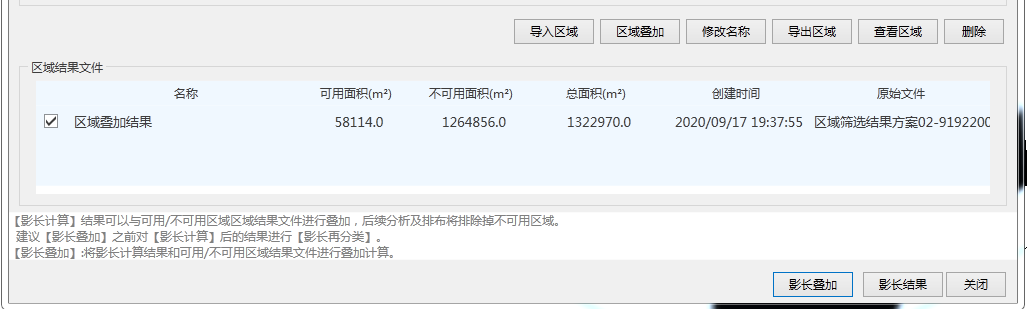

选择区域结果文件，点击“影长叠加”，将影长计算完成的结果和区域文件结果进行叠加计算。

我们将条状布置区域筛除，并将台地区域按高程分类。相同颜色的台地代表高差相距不大，可以跨台阶布置。同时我们将可以跨台阶布置的区域进行聚合，聚合成一个整体，能够布置更多组件，让场地土地利用率尽可能高，同时不可利用的小地块也可利用起来。最后我们将台地聚合结果与竖向条状区域进行合并。

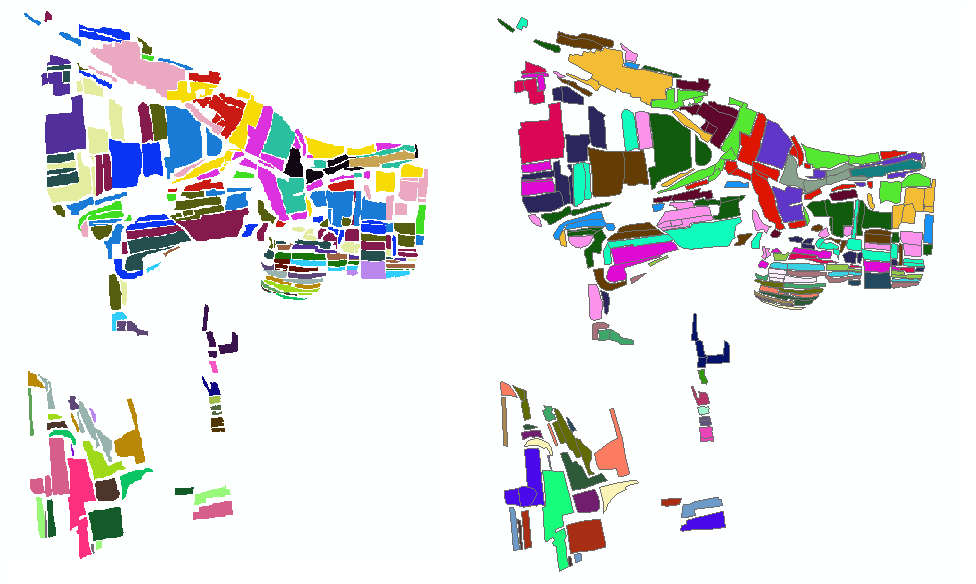

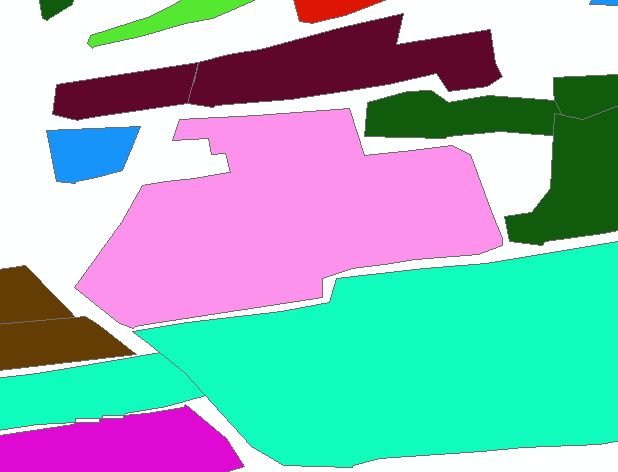

跨阶台地聚合前后

分散小台地不可利用（深绿）

聚合后可以跨阶使用（粉红）

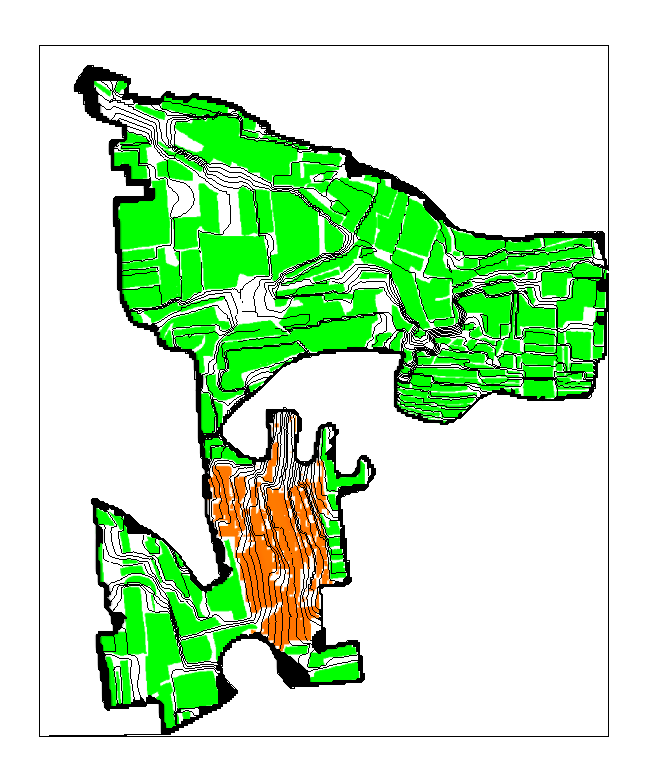

两种不同类型处理方案进行合并

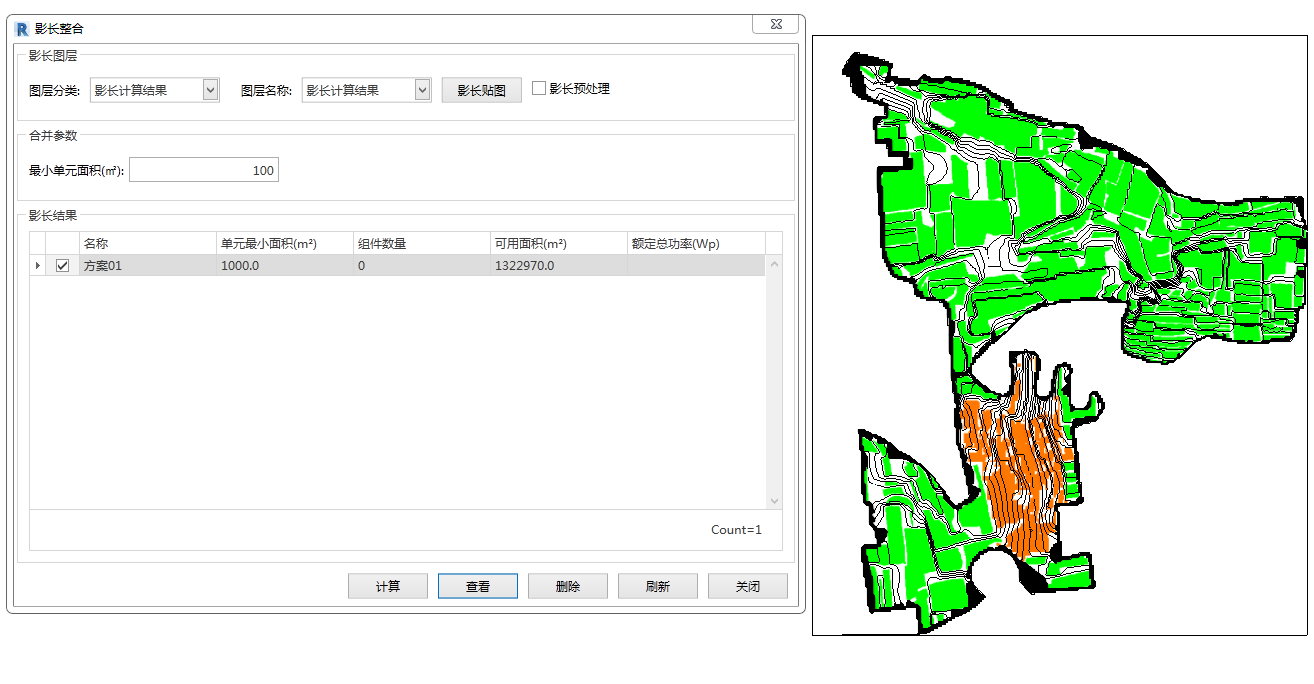

通过影长计算结果进行影长整合，最小单元面积为1000㎡，点击“计算”按钮，将整合计算提交进行计算，计算完成后，点击“查看”，可以查看影长整合过后的图示。影长整合可以多方案进行对比，让项目的土地利用效率最高。

点击“绘制区域”可以在视图上进行人工绘制封闭的影长区域，设置，点击“保存区域”，保存影长区域到“影长图层”中，在影长图层中点击“计算”将影长图层进行叠加计算。

通过影长编辑将不规则的区域进一步规整。

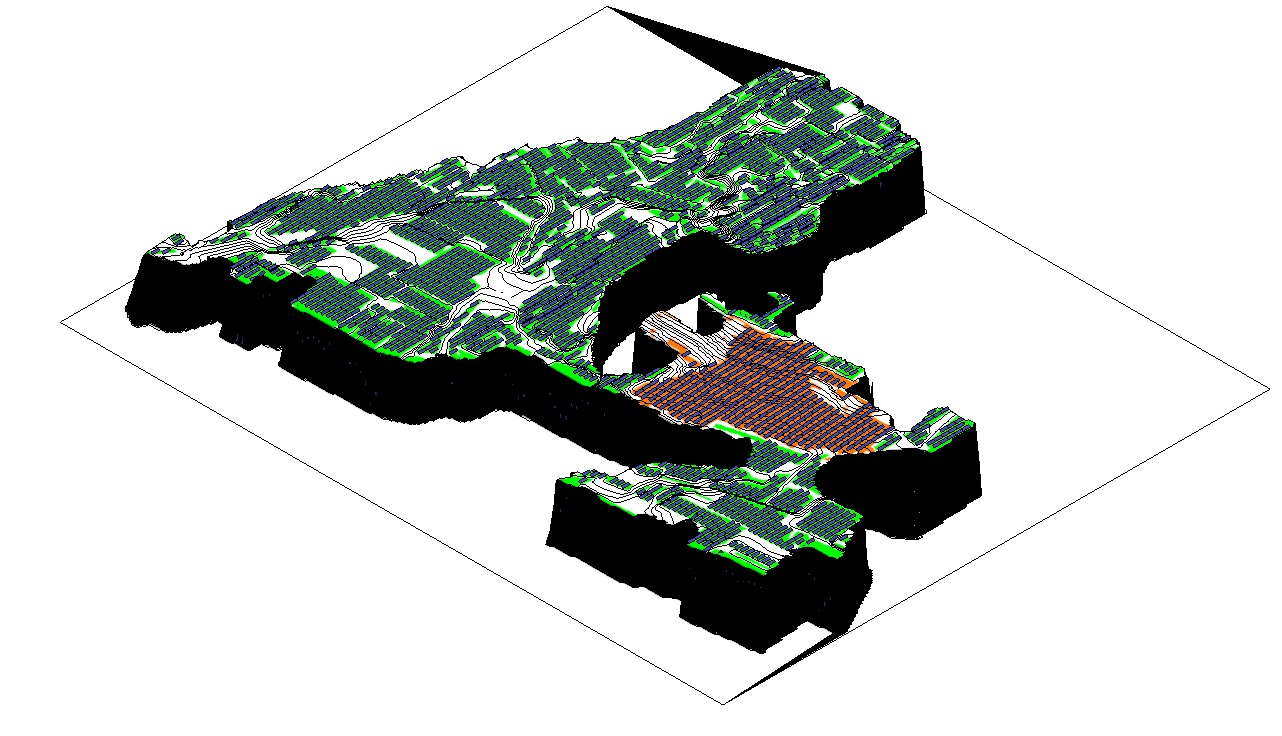

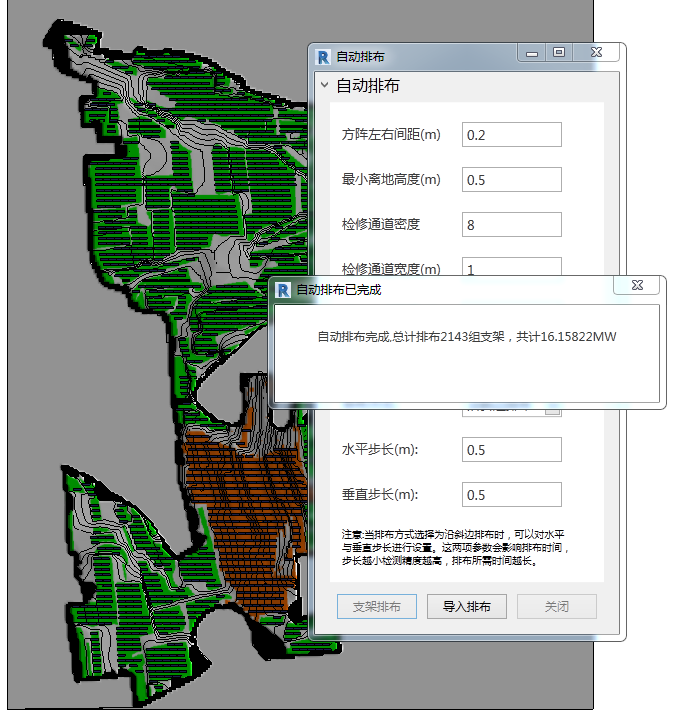

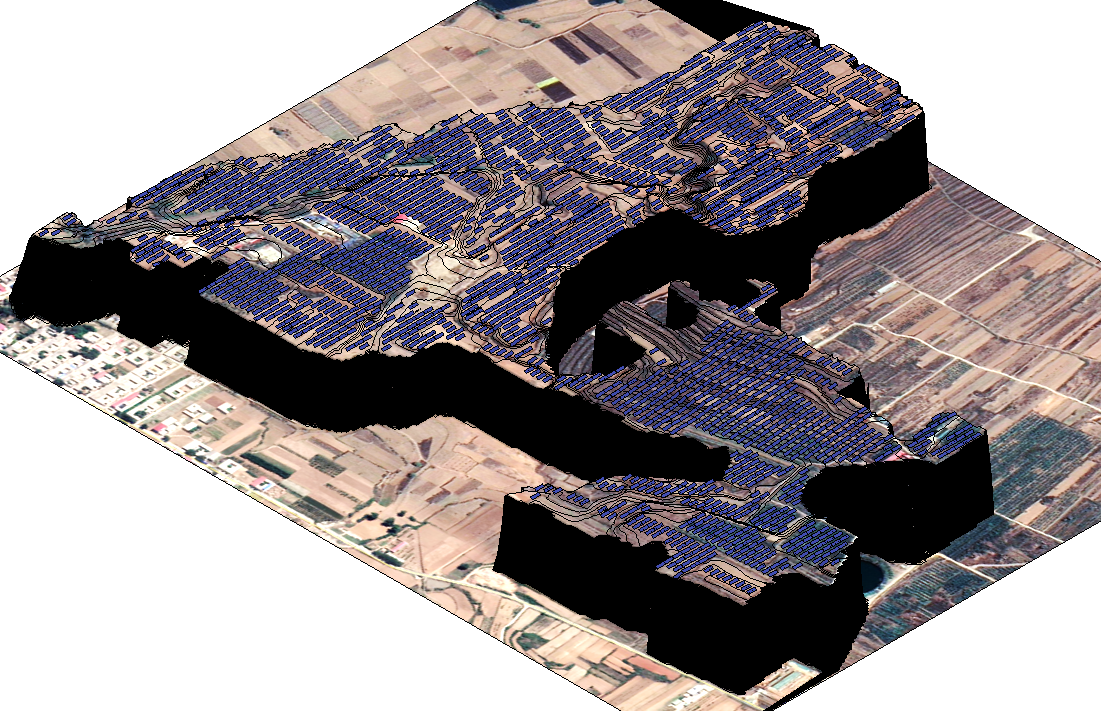

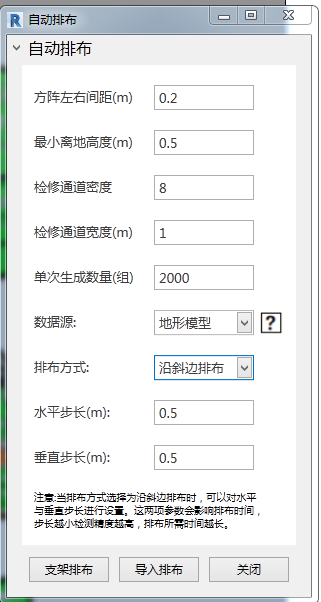

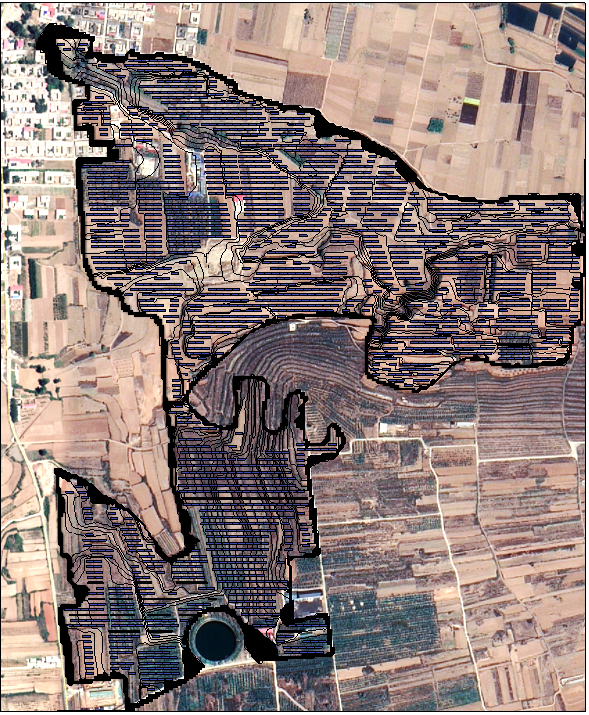

点击“方阵排布”，按默认参数进行排布，点击“支架排布”，进行支架的自动排布，排布完成后。点击“创建方案”，创建一个排布方案。点击“方案浏览”，选择并“打开”排布方案。本项目排布了2143组支架，设计师可多次利用自动布置功能方案做方案优化对比。

未完待续
