GPV光伏设计软件处理反向台地与跨坎阵列布置（1）

光伏数字化设计教程案例复杂梯田再次升级，前段时间本网站发布了一个教程《GPV光伏设计软件在复杂梯田项目中的应用》，介绍了GPV光伏设计软件识别台地及处理复杂地形的梯田项目的过程。GPV光伏设计软件帮助工程师轻松完成了复杂梯田光伏设计工作。

近期，GPV光伏设计软件收到电力专业设计院的工程困扰，该院遇到一个梯田项目比较特殊，各种手段和插件都难以应对。这个地形的主要问题，除了被台地切割的七零八落意味，有以下特点：

1、反向梯田，意味着台地是南高、北低成阶梯状布置。

2、有大量条状竖向台地存在。

3、梯田坡坎高低不一，有的只有不到5公分，有个高达数米。

对复杂地形与光伏设计较为精通的小伙伴可以理解，这个难度是非常高的。主要问题有：

1、南向梯田，不需要关注每阶梯坎之间互相遮挡的问题。而反向梯田，坡坎与坡坎边缘的支架都会对后面梯坎的阵列布置产生遮挡。

2、竖状梯坎无法单独分阶面布置阵列，但可以跨阶布置，能否跨阶难以判断。

3、不同的梯坎高度，将导致有的可以跨坎布置，有的需要注意高差必然。

这些现实的工程问题不仅传统人工布置难以处理，可以说全世界常规的光伏数字化设计软件都无法妥善处理。只有GPV光伏设计软件具备国内最完善GIS/BIM/CAD融合GBC框架，有着强大的上下游延伸体系与智能化处理能力，才有办法帮助小伙伴轻松越过障碍无惧挑战。

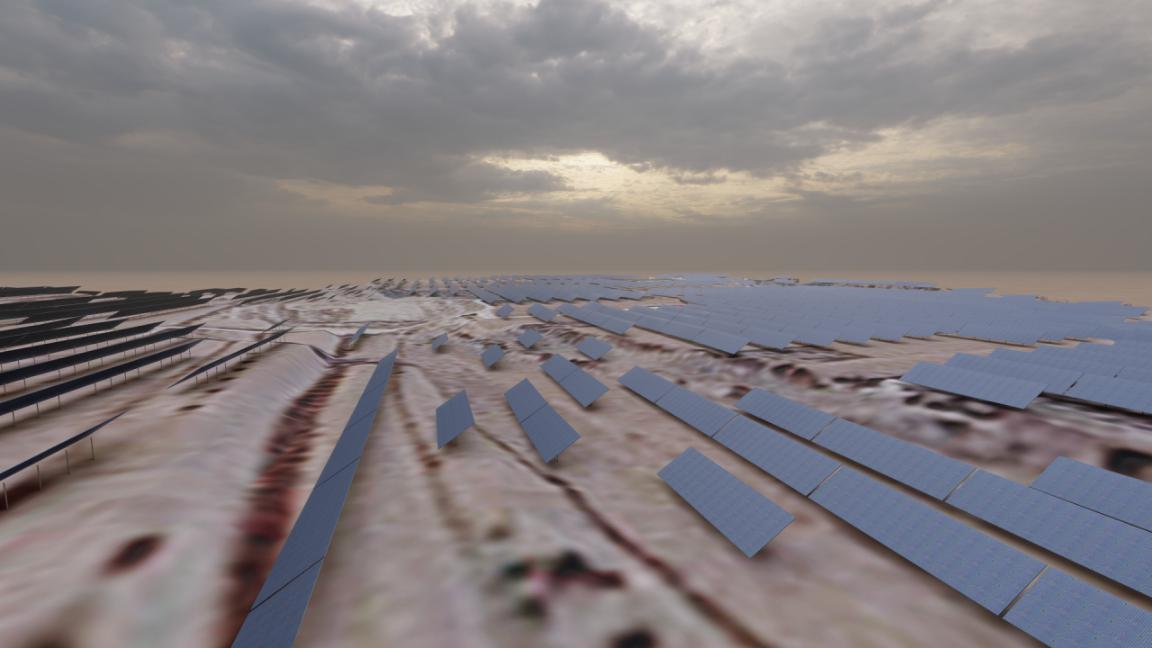

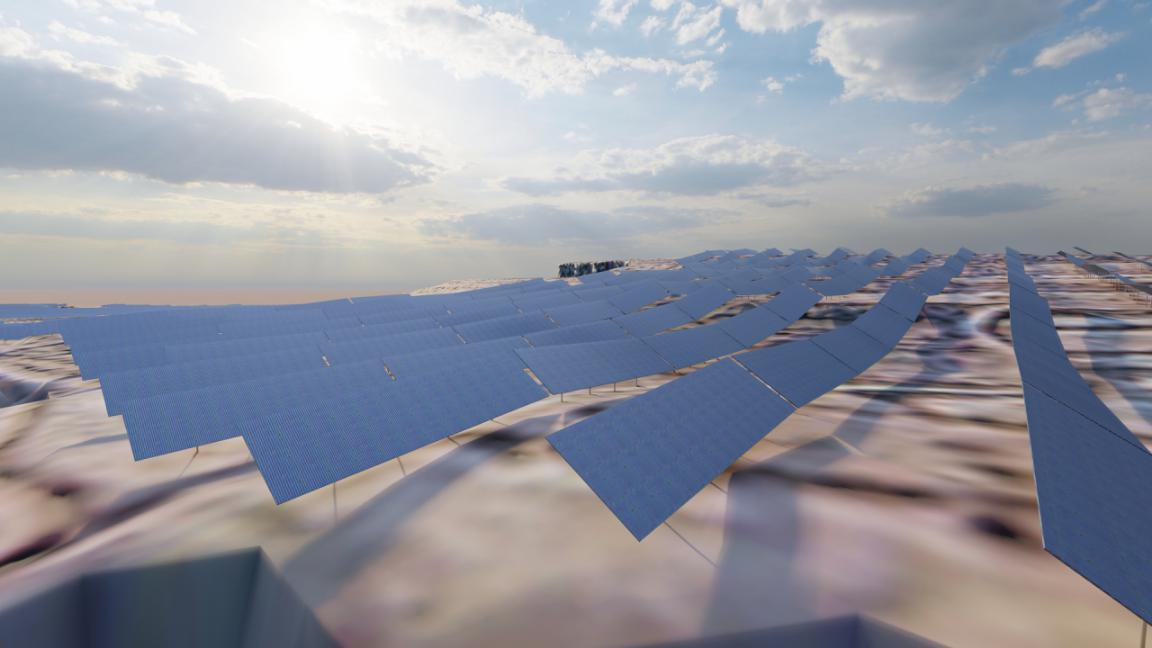

GPV光伏设计软件灵活的识别台地后，将场地分为台地布置与条状跨阶布置两大区域。台地布置区域进行是否跨阶布置（相邻台阶小于1米）与台地跨阶区域合并。最终再通过智能化排布与阴影校验达到最终布置效果。

项目等高线

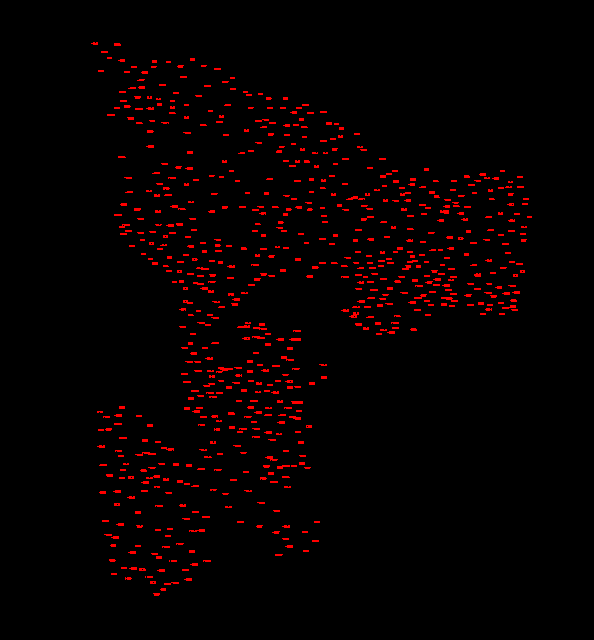

如图可见，常规1:500等高线是有间距10-20米的高程点生成，精度较差。原始数字地形推荐最好采用高精度数字地形文件。

（一般CAD的1:500地形图，等高线间距为1-2米，而复杂地形按测绘国标高程误差一般为等高距离的1/2-1倍，即1-2米的高程误差。原始数字地形相关资料可见平台以往教程。）

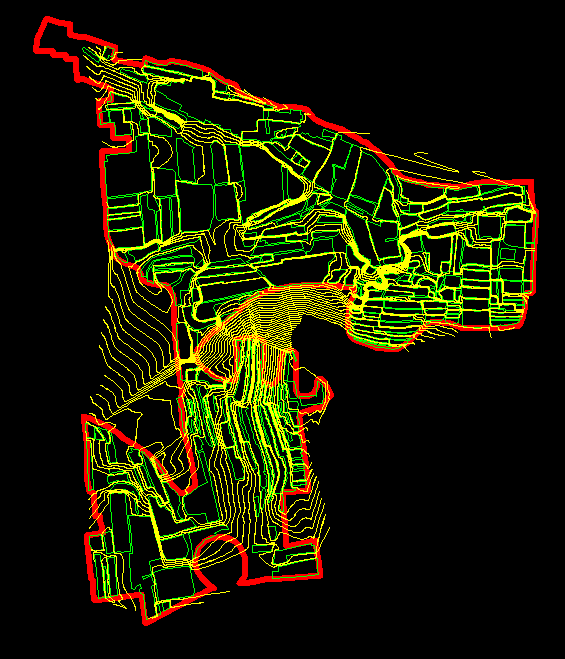

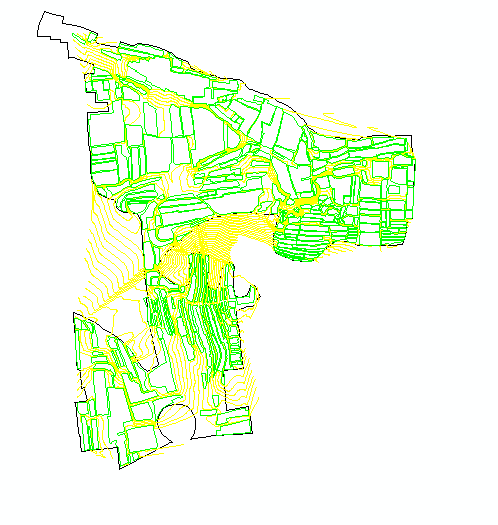

项目地形等高线

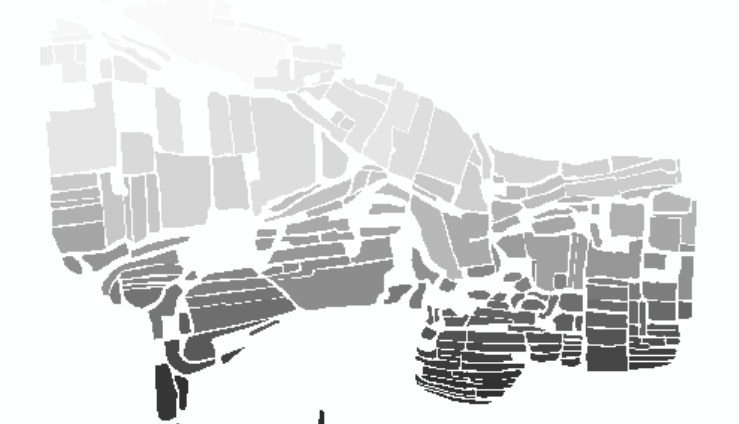

台地识别

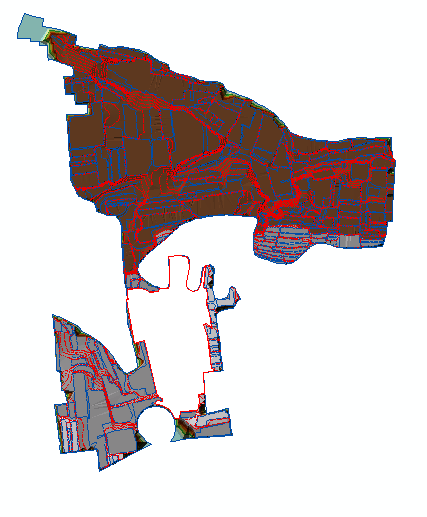

台地布置与条状跨阶分区

未完待续
