GPV光伏设计软件丘陵地区光伏项目设计应用（4）

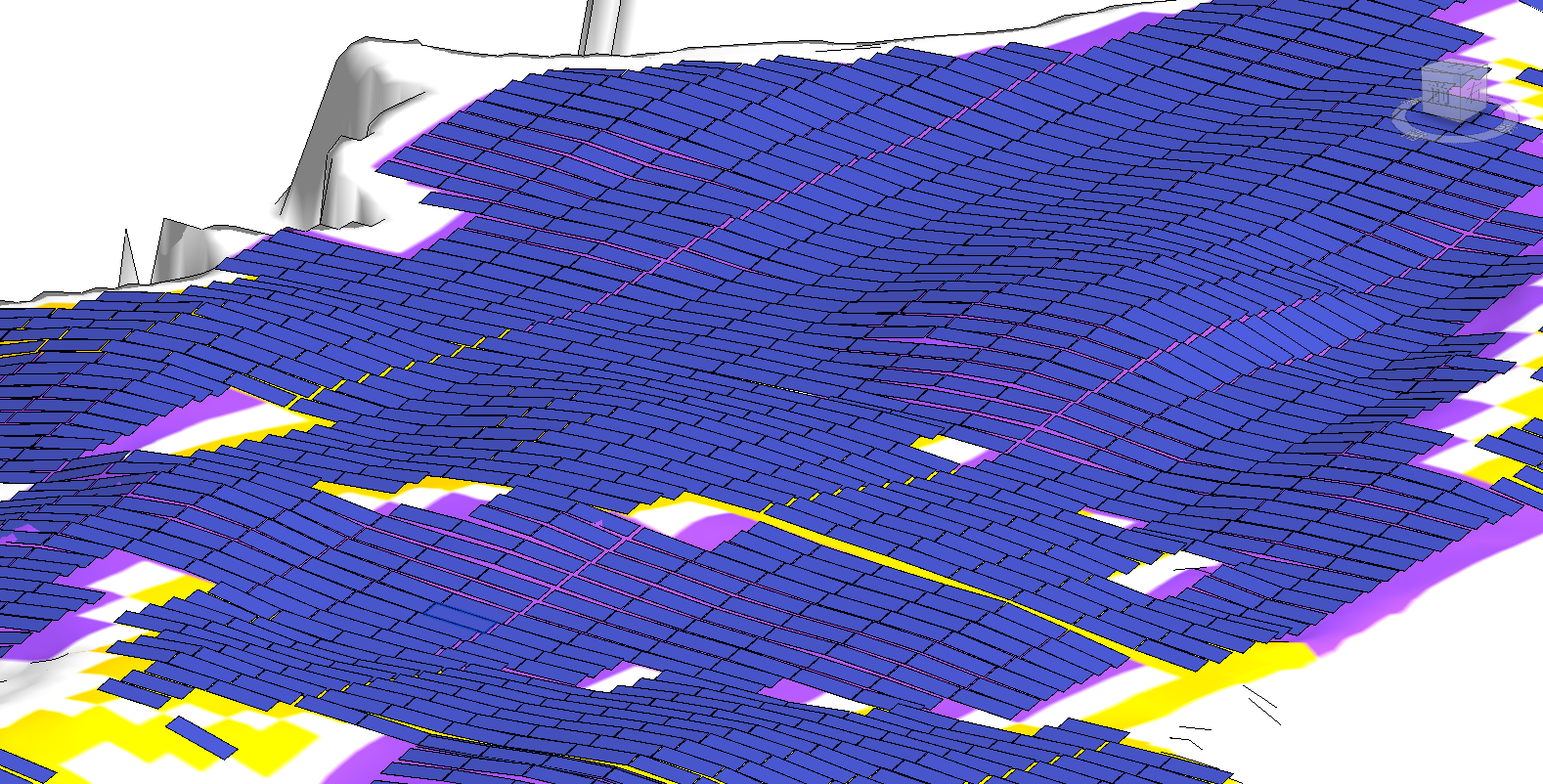

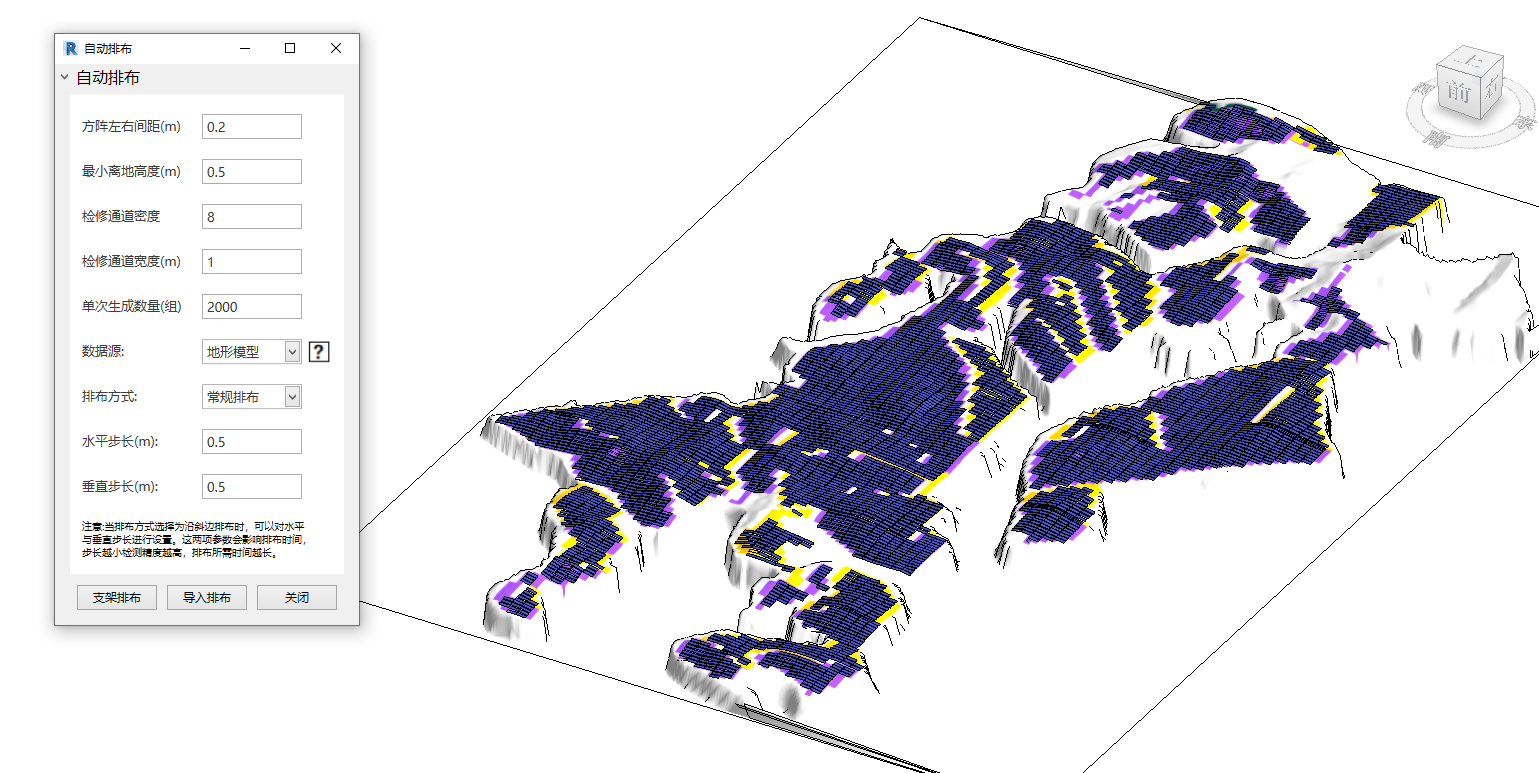

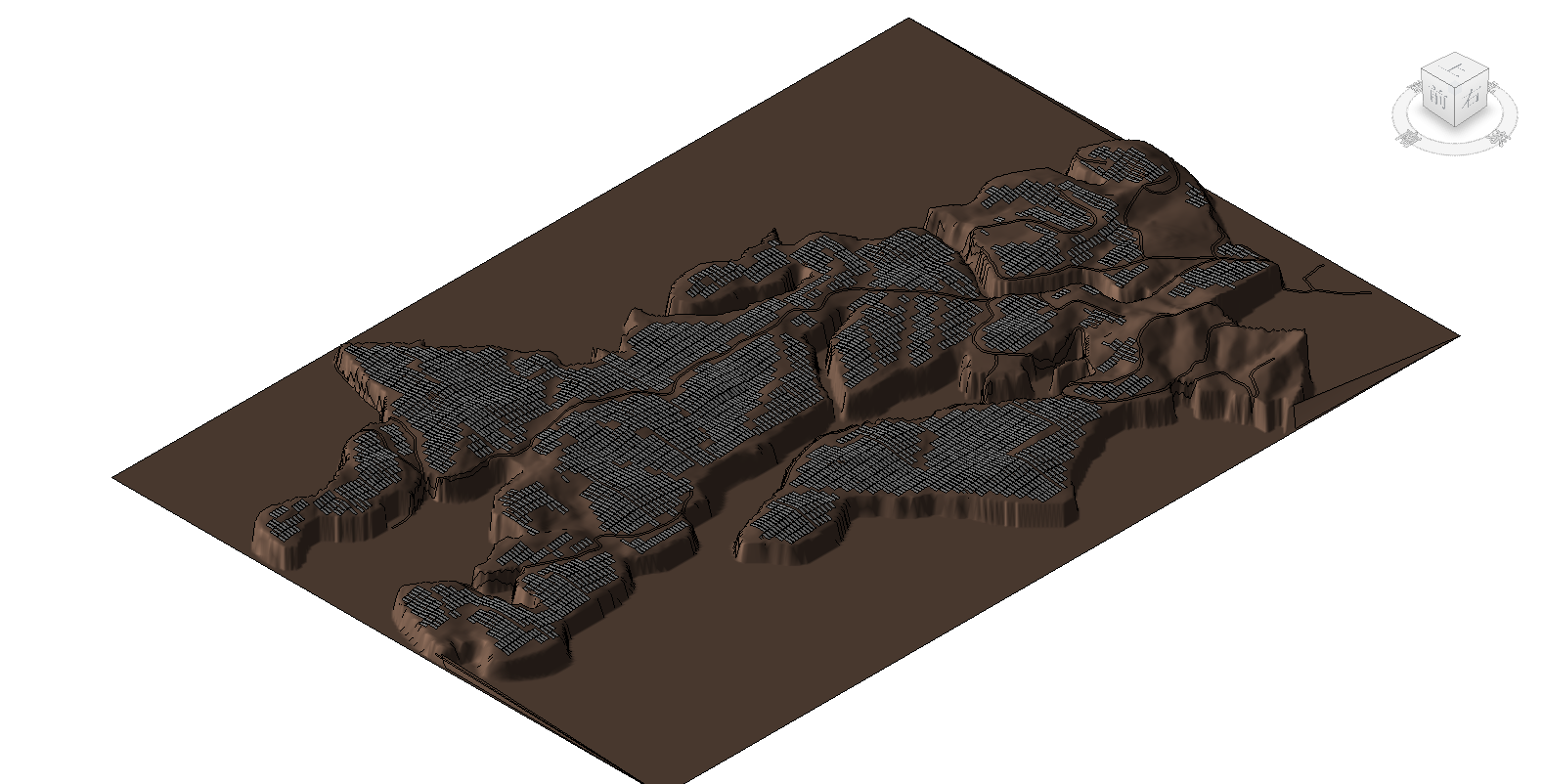

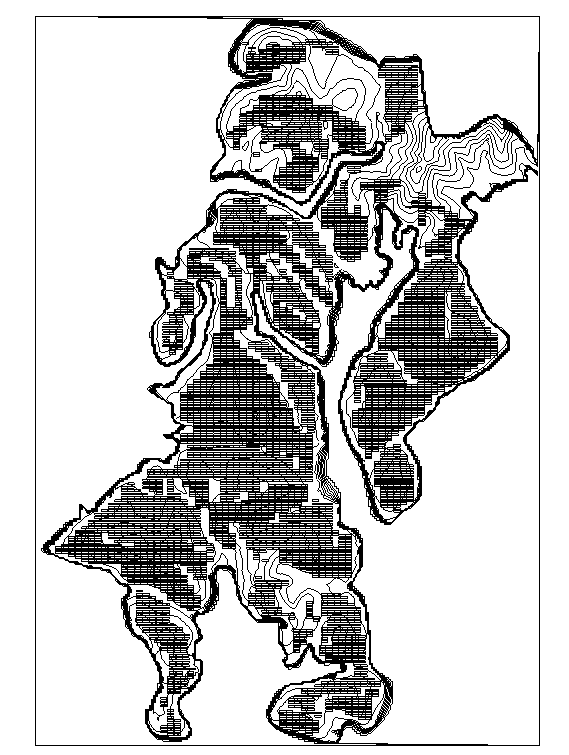

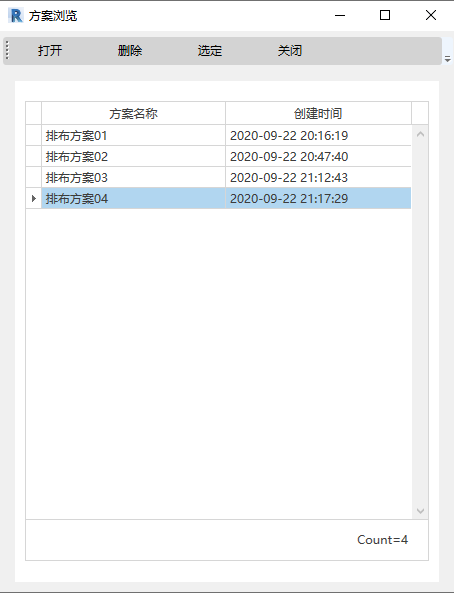

点击“方阵排布”，按默认参数进行排布，点击“支架排布”，进行支架的自动排布，排布完成后。点击“创建方案”，创建一个排布方案。点击“方案浏览”，选择并“打开”排布方案。本项目排布了4261组支架，设计师可多次利用自动布置功能方案做方案优化对比。

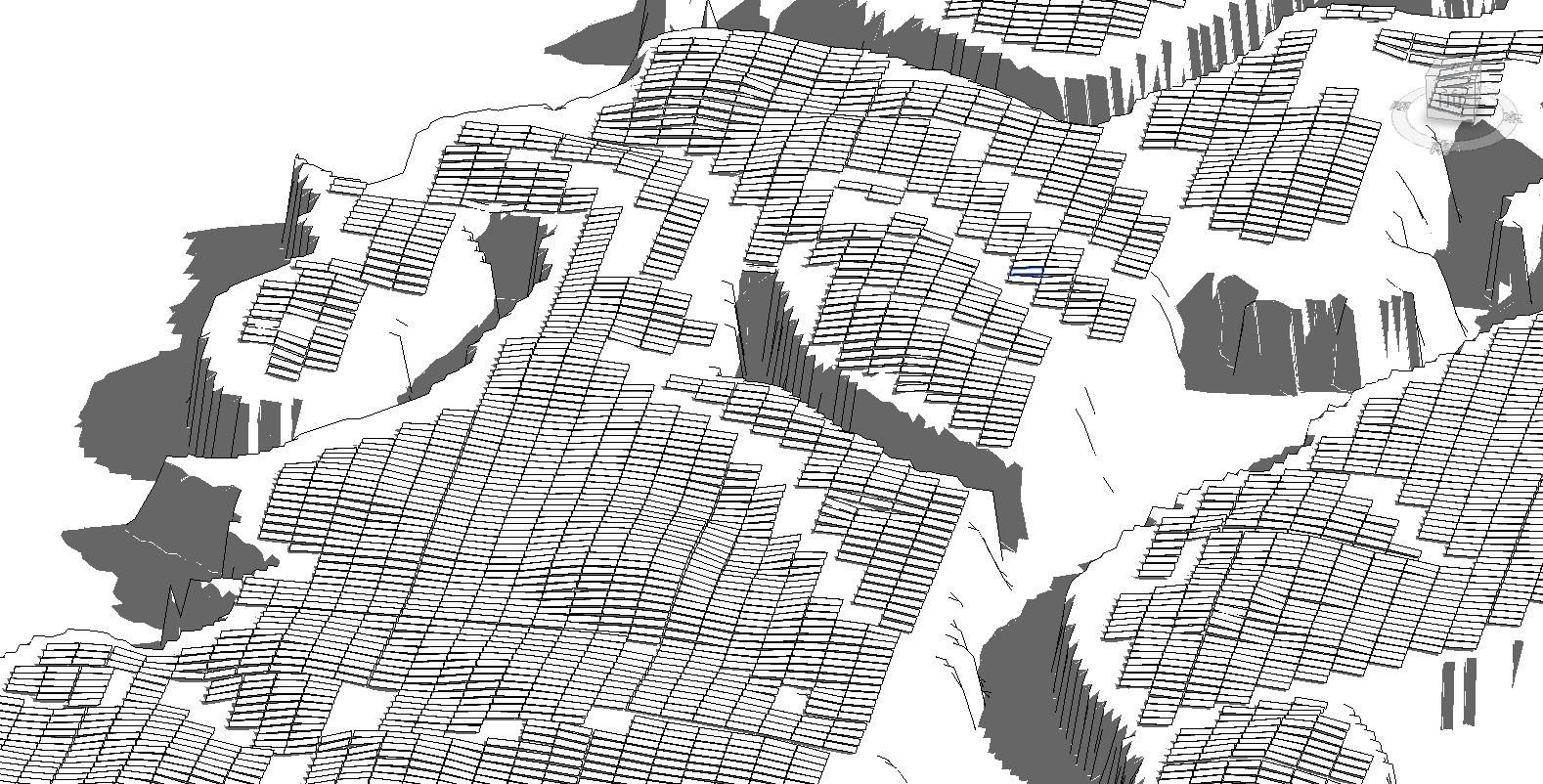

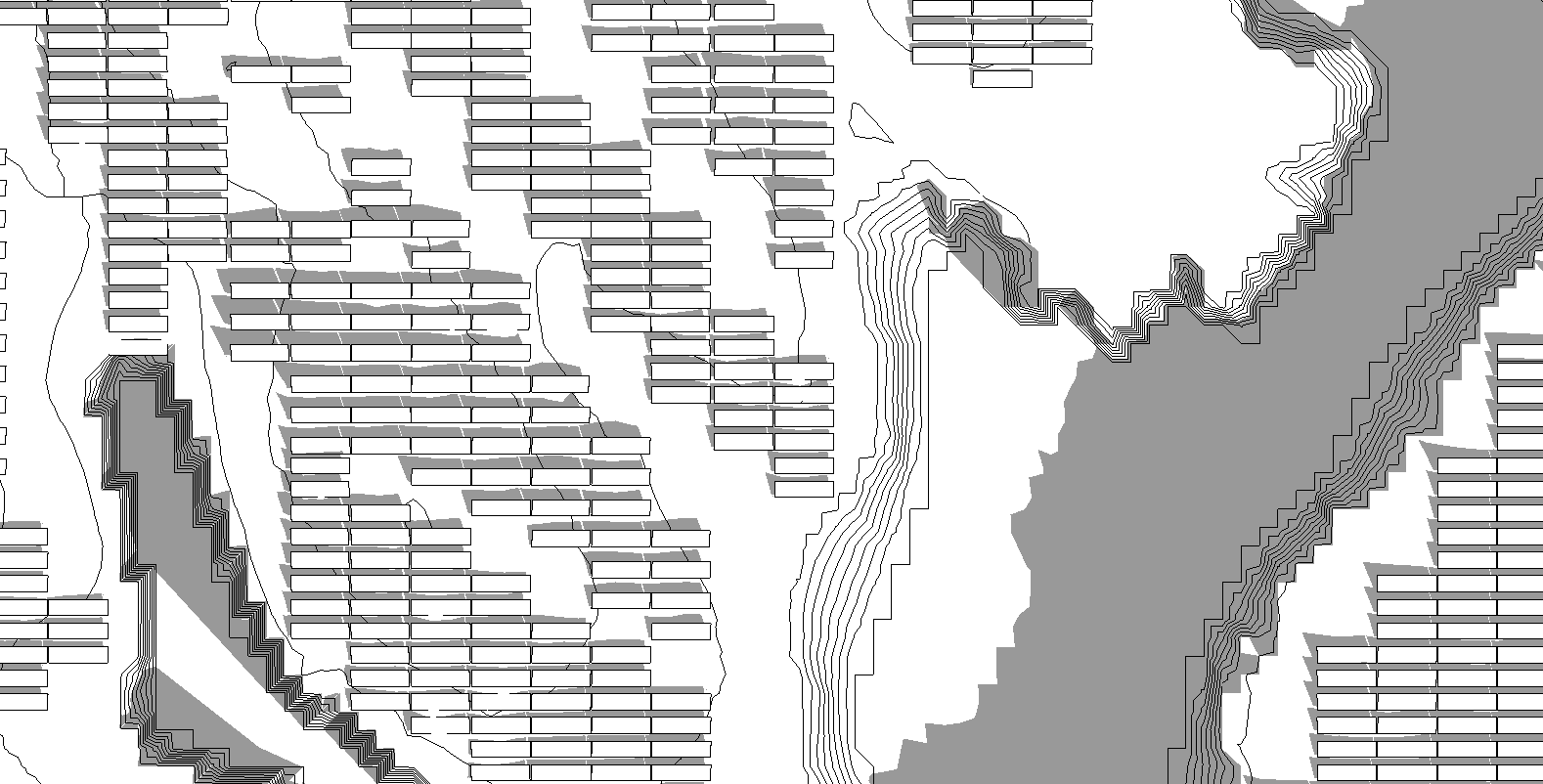

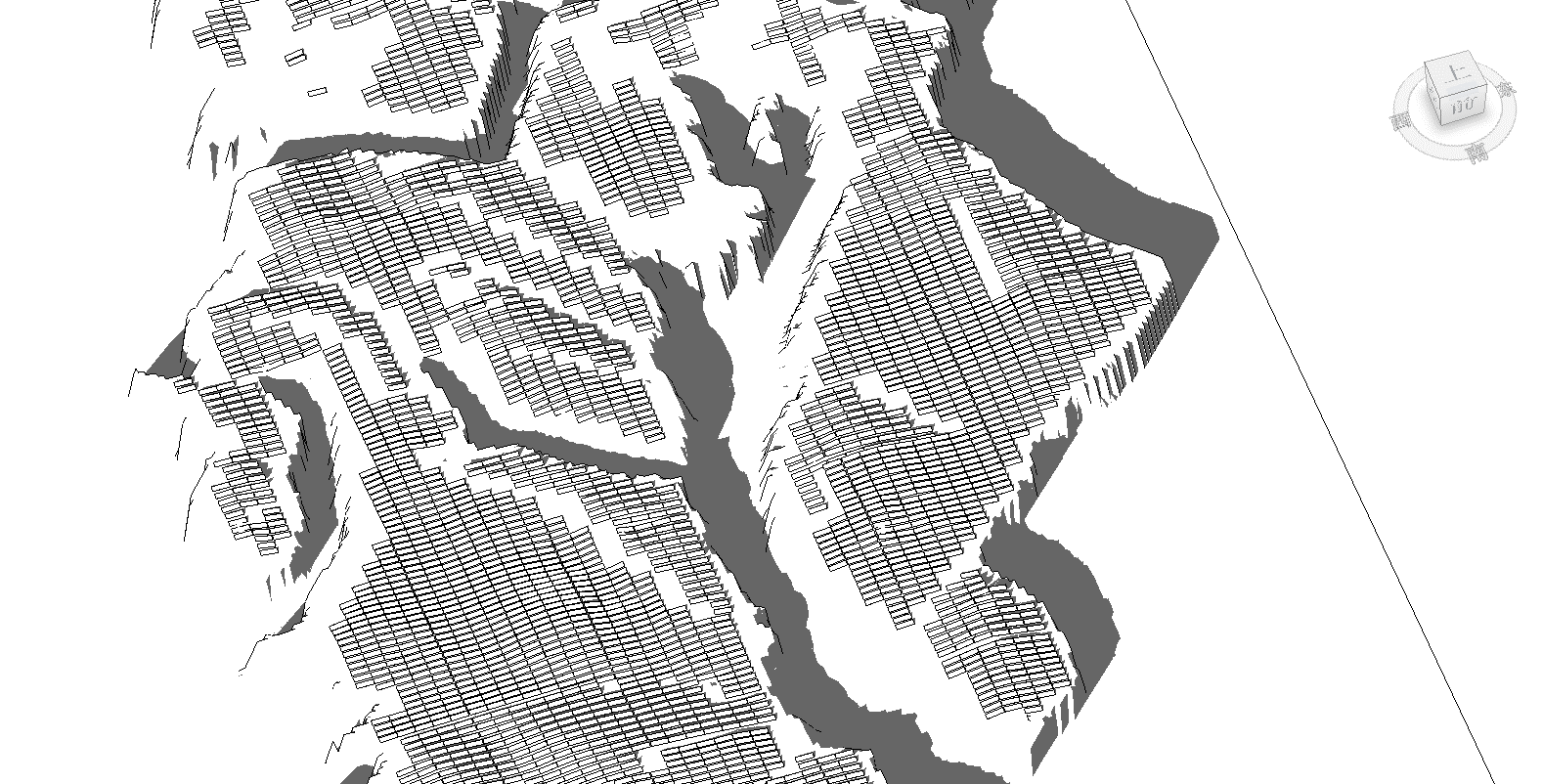

对排布好的支架可以进行阴影仿真，下图为冬至日上午真太阳时9点情况。

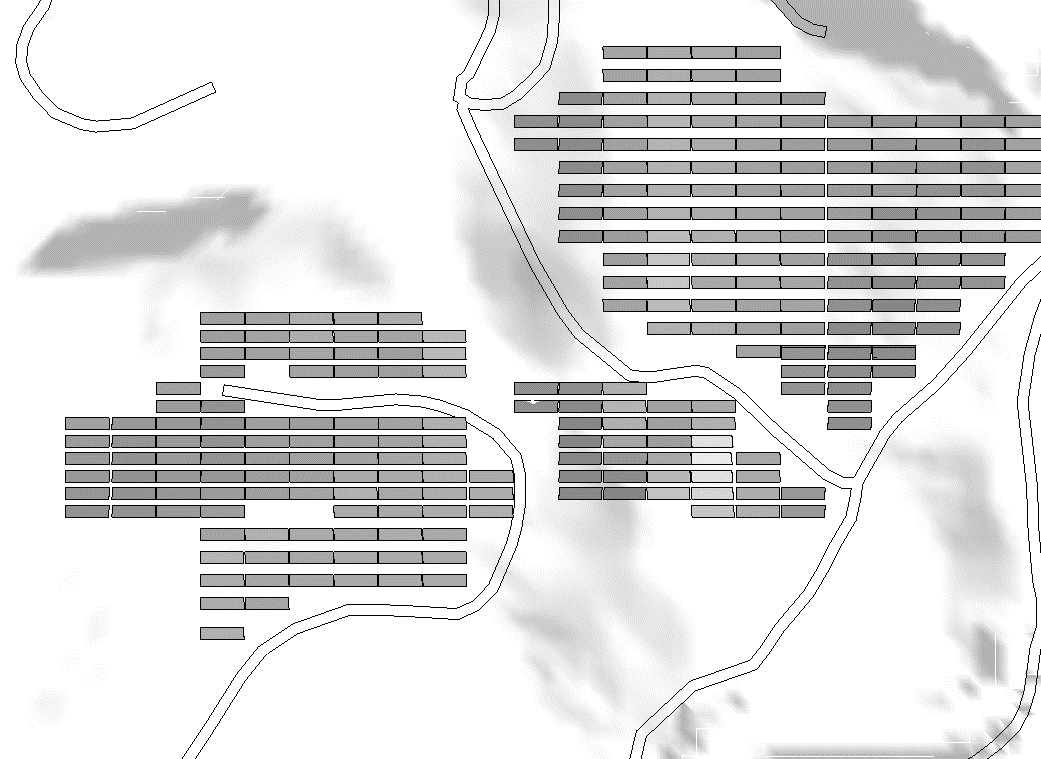

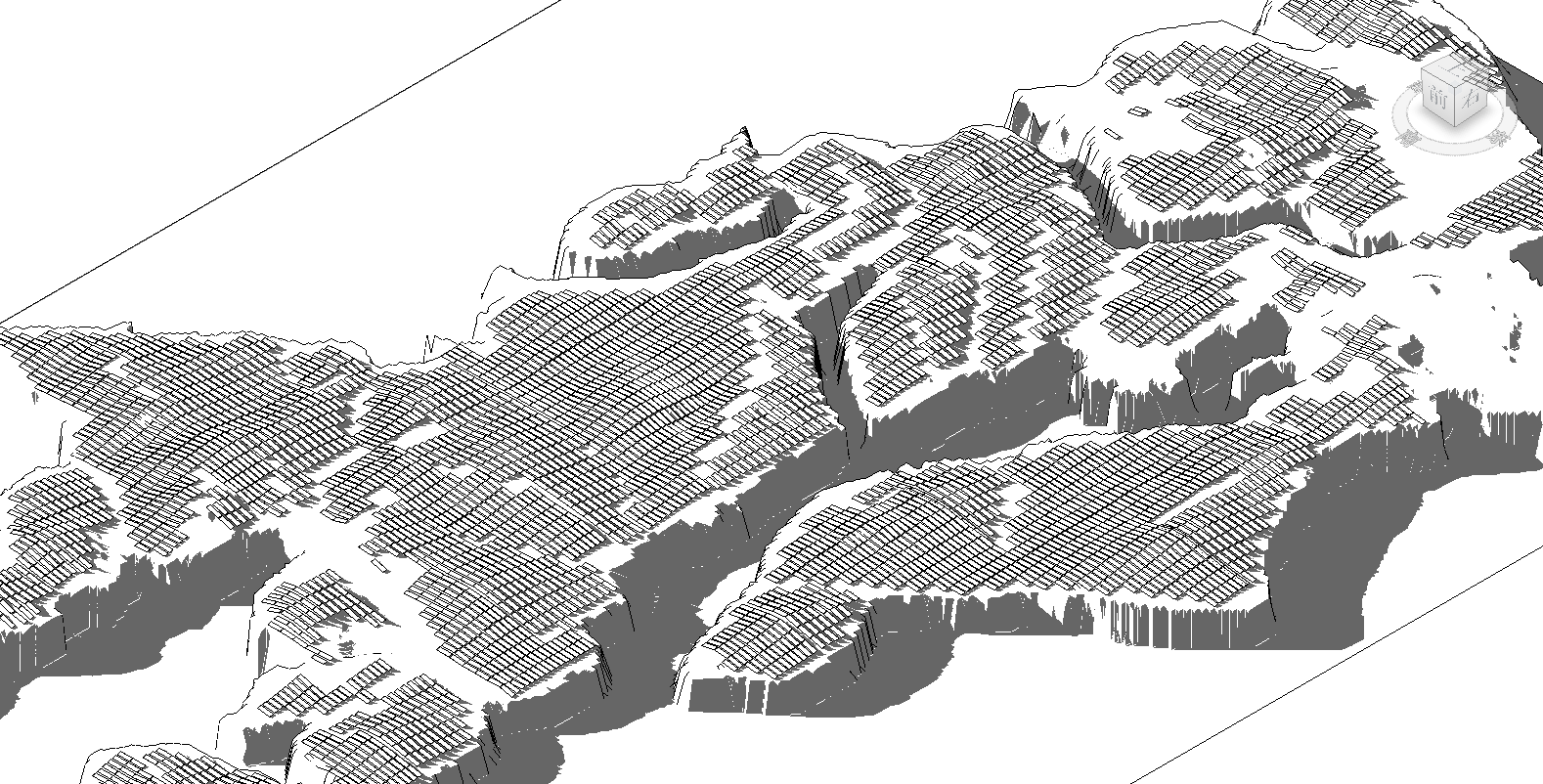

冬至日下午真太阳时15点

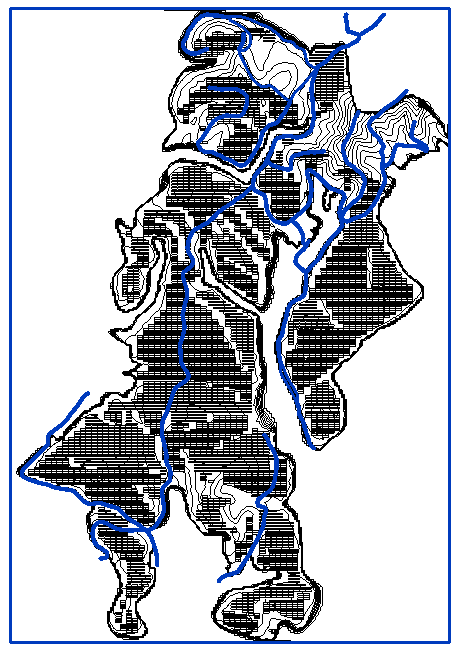

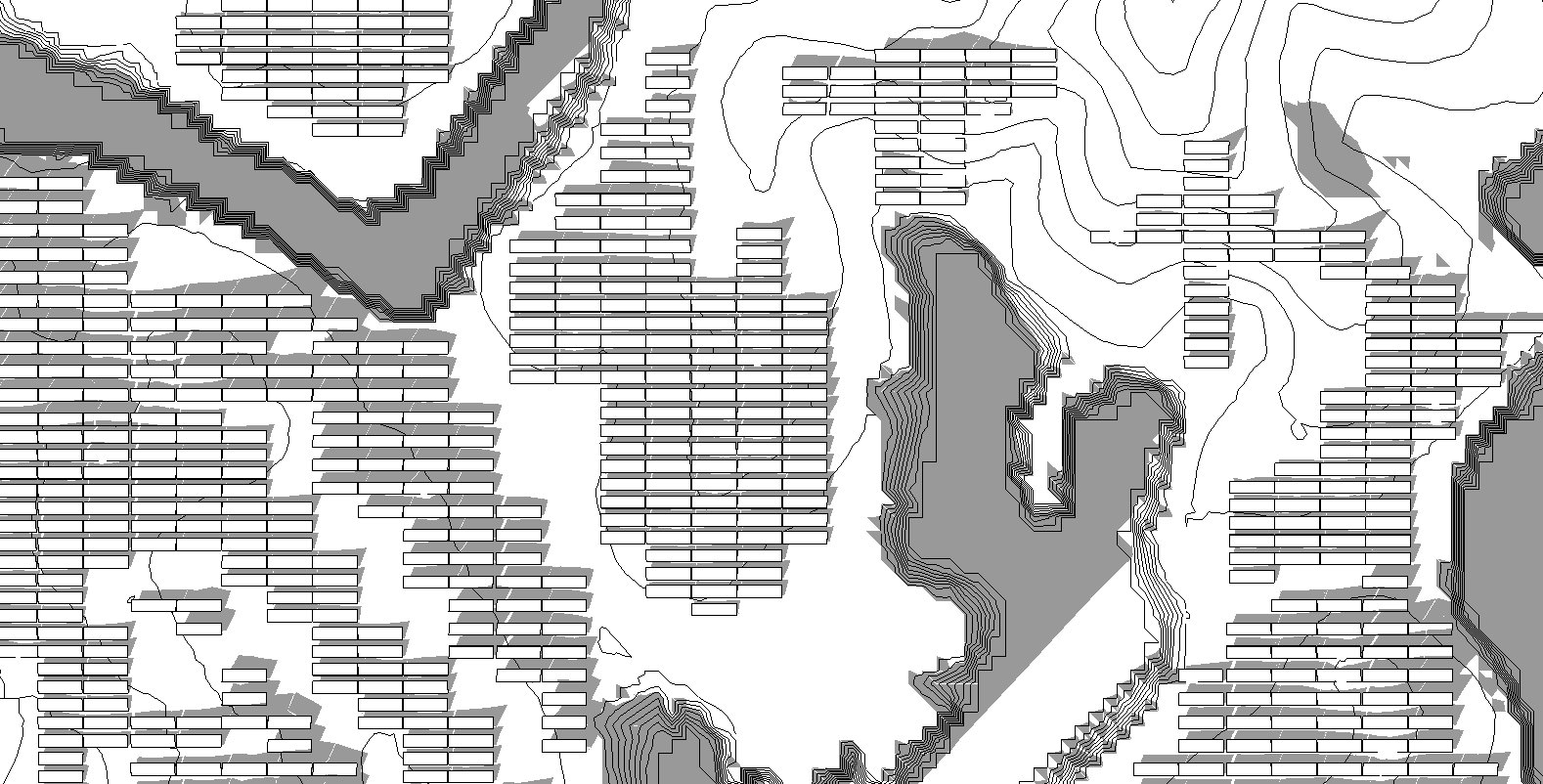

点击“导入道路”可以导入道路中心点文件（.csv、.txt）生成道路。通过道路避让功能可以删除掉道路上的光伏阵列。

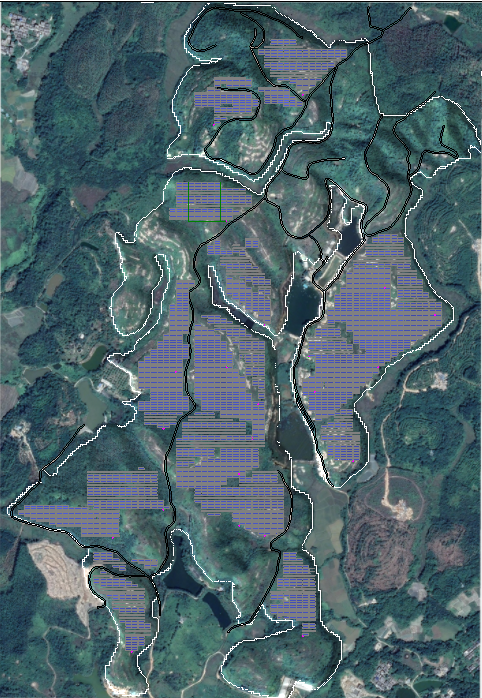

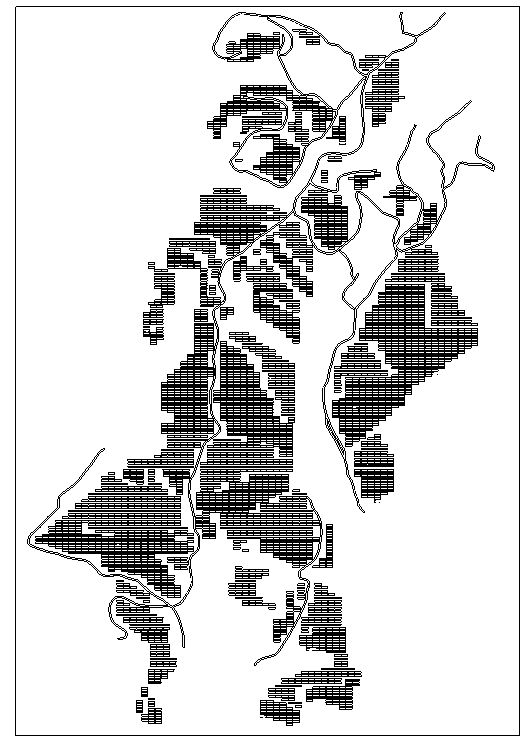

根据各区域的布置情况进行细微手动调整，删除一些障碍物上的支架，最终确定4244组可利用的支架位置。

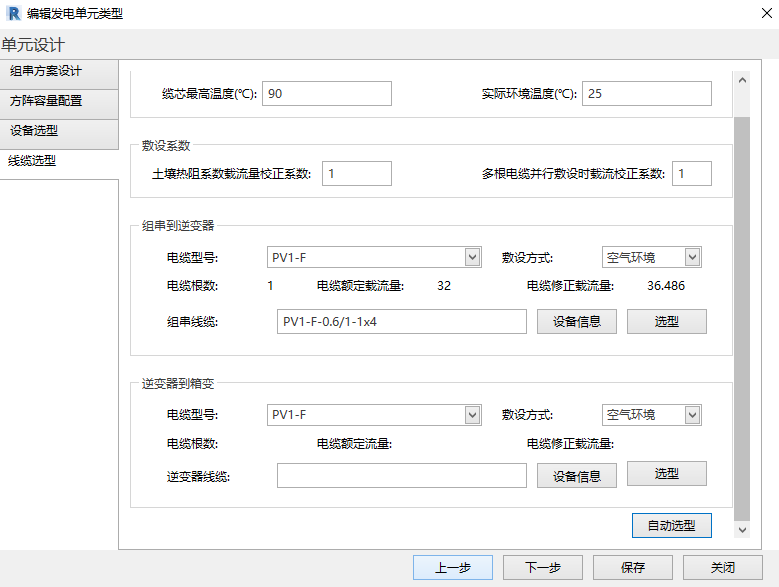

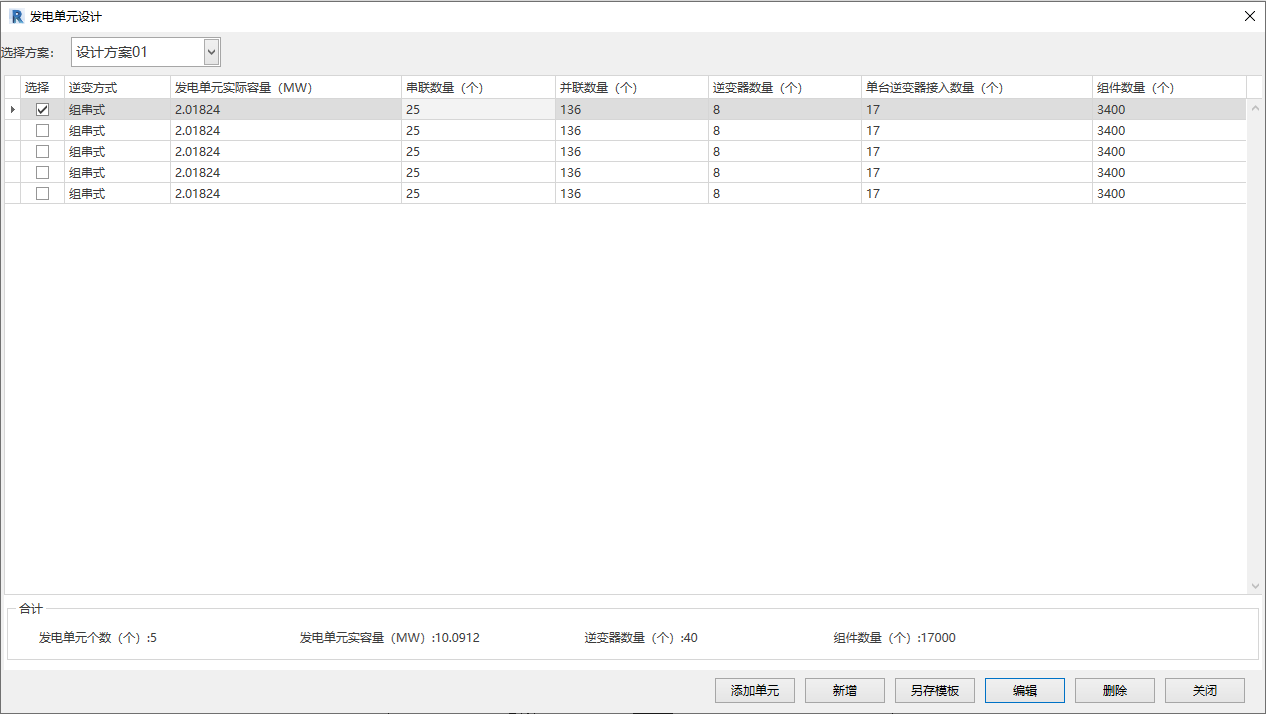

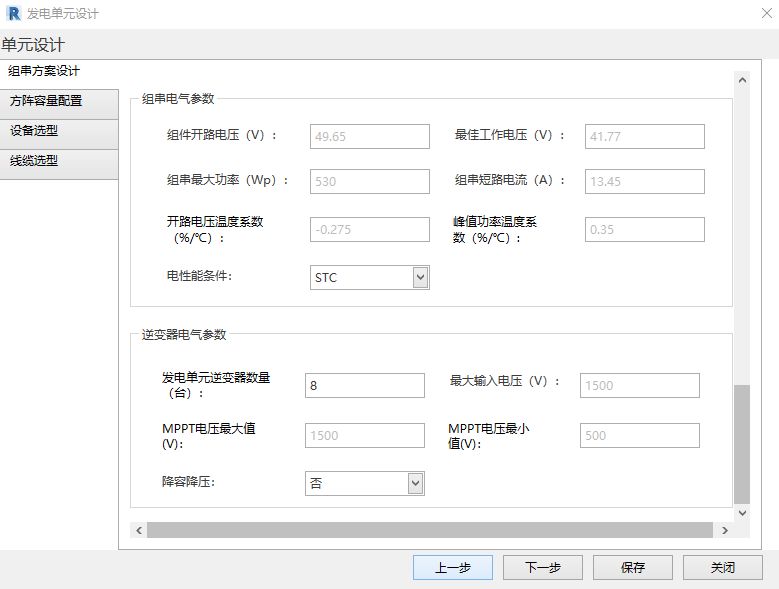

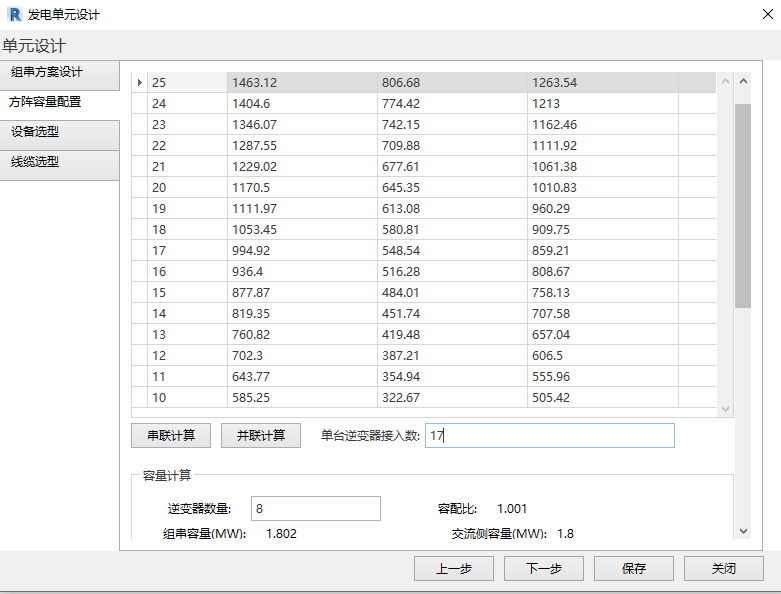

点击“系统方案”，“新增”方案，设置方案名，确定后新增方案，并且“设置”方案为当前方案。点击“发电单元设计”，点击“添加单元”，向方案中添加发电单元类型，输入发电单元类型的数量。

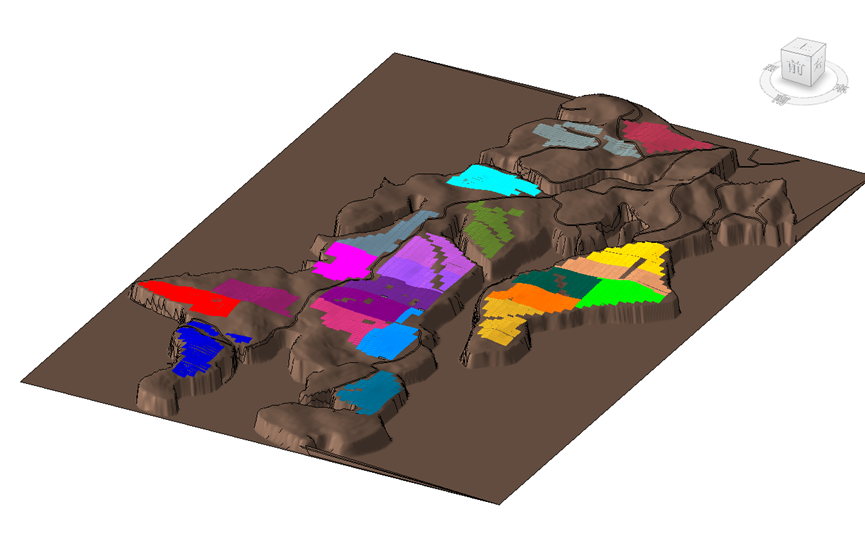

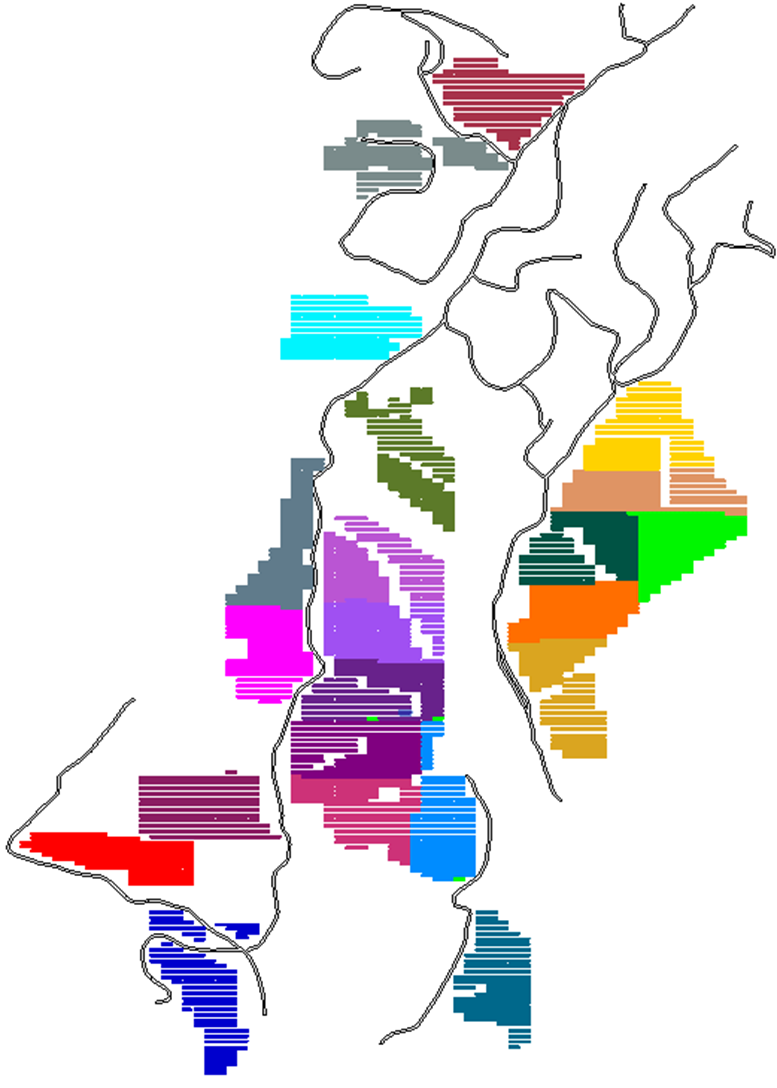

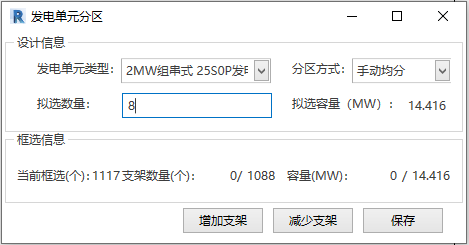

平台支持多种单元方案对比，点击“划分单元”，选择发电单元类型。进行阵列单元的划分。最终本项目28个单元划分如下图所示。

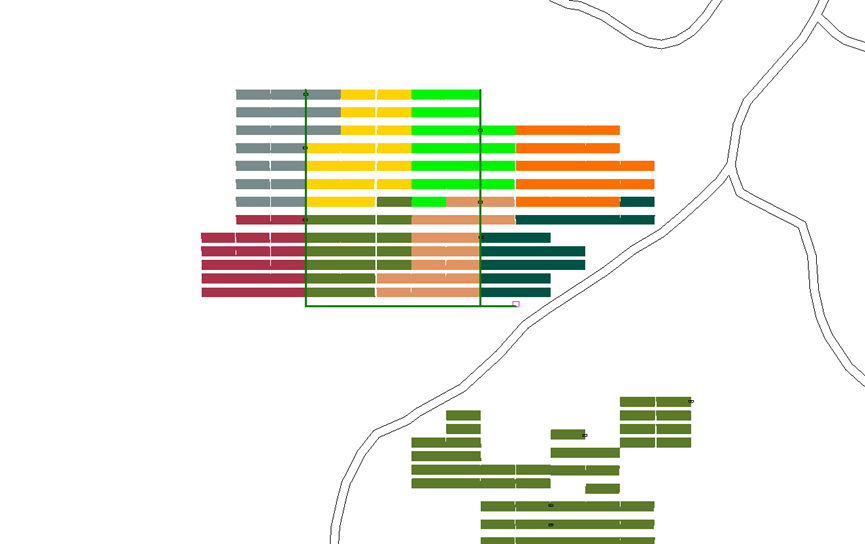

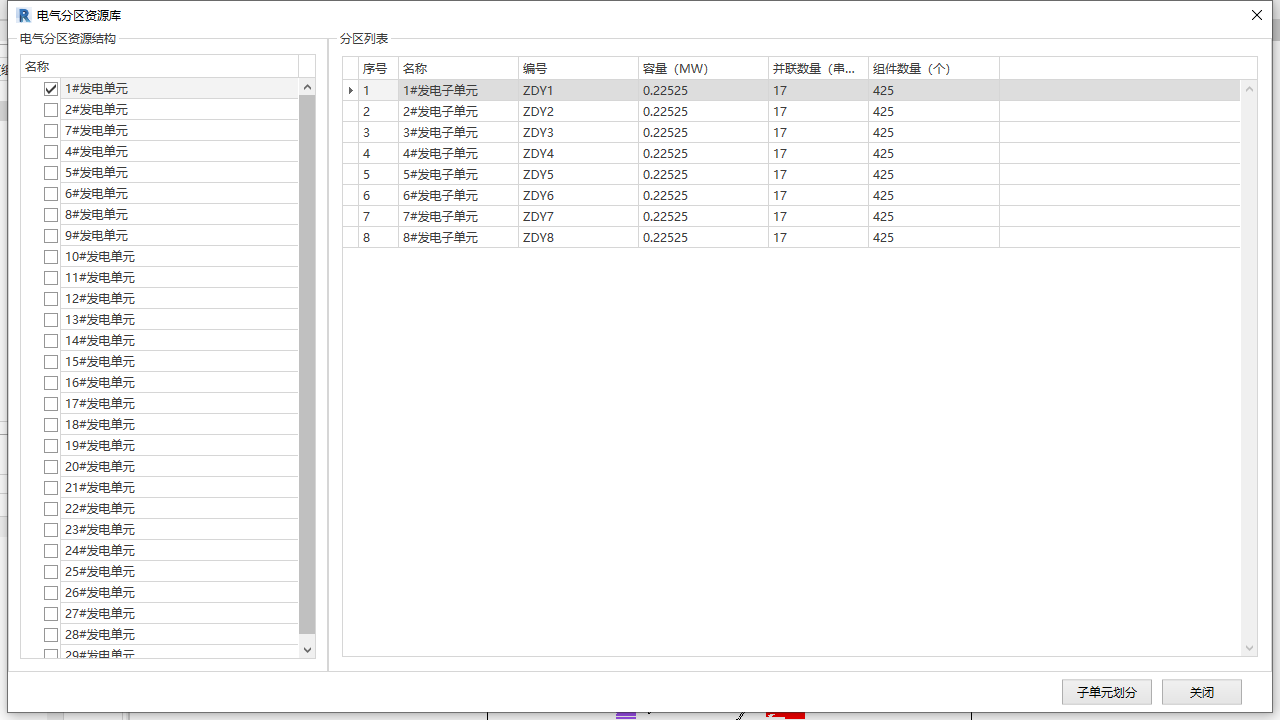

点击“划分子单元”，勾选需要划分的发电单元，点击“子单元划分”，选择自动分区，选择右侧的发电单元，可以看到发电单元下划分的发电子单元。

未完待续
