GPV光伏设计软件丘陵地区光伏项目设计应用（2）

看完了第一章的四个设计及操作步骤，那还有什么设计及操作步骤呢？请继续观看。

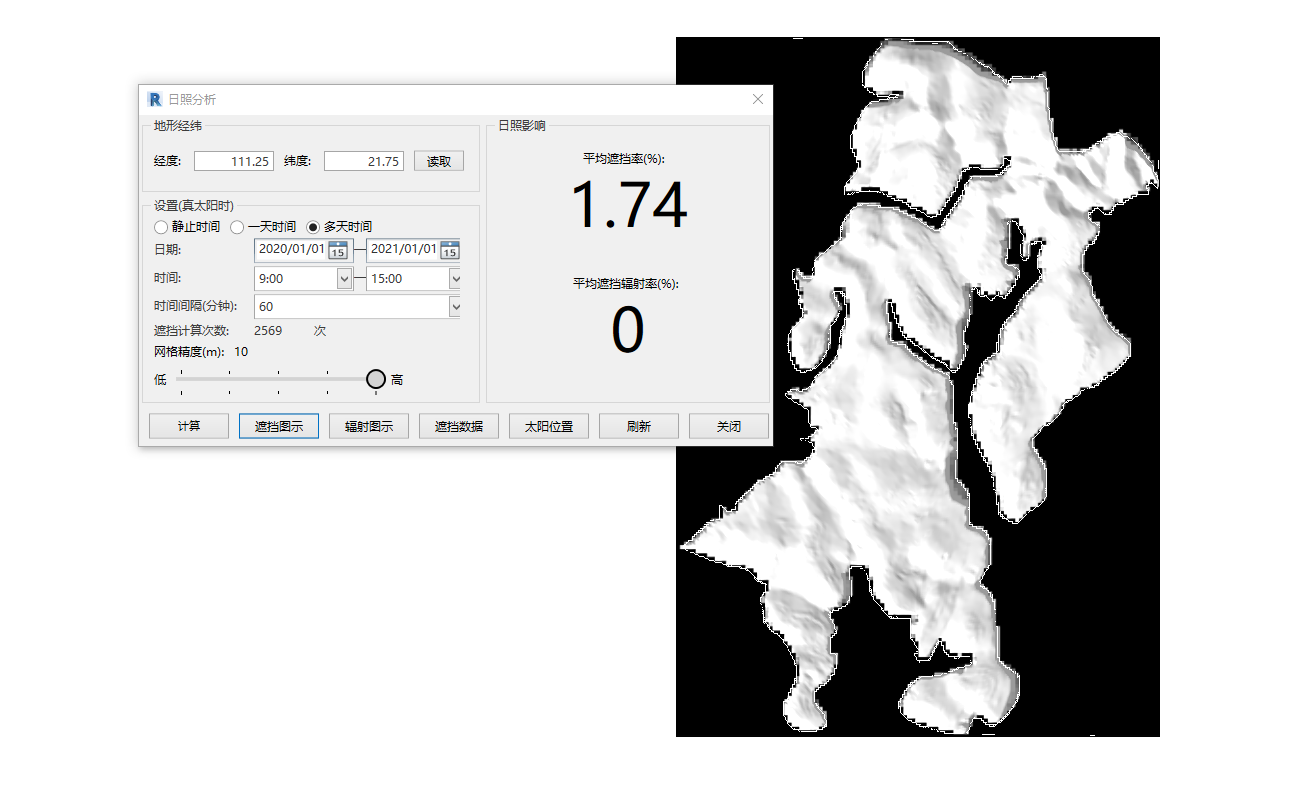

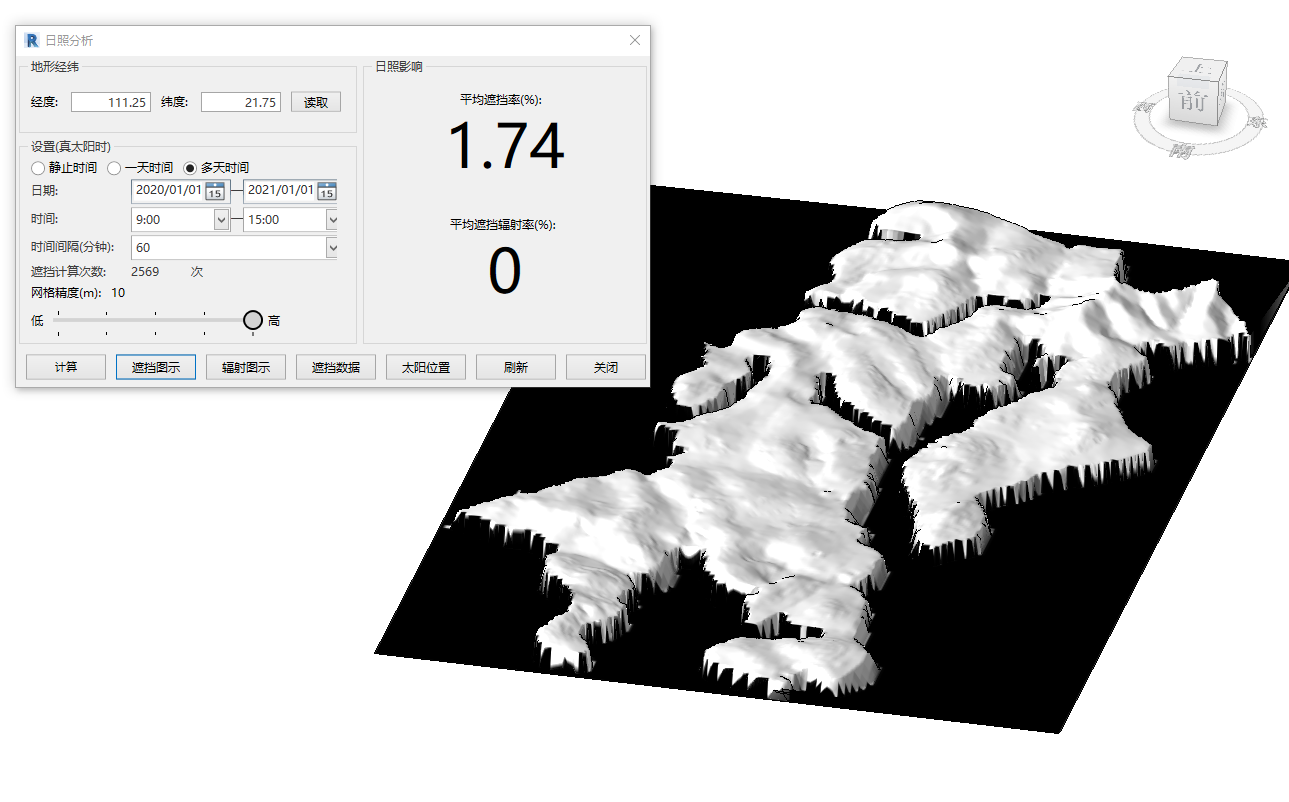

点击“日照分析”，首先需要点击“读取”工程中的经纬度信息。

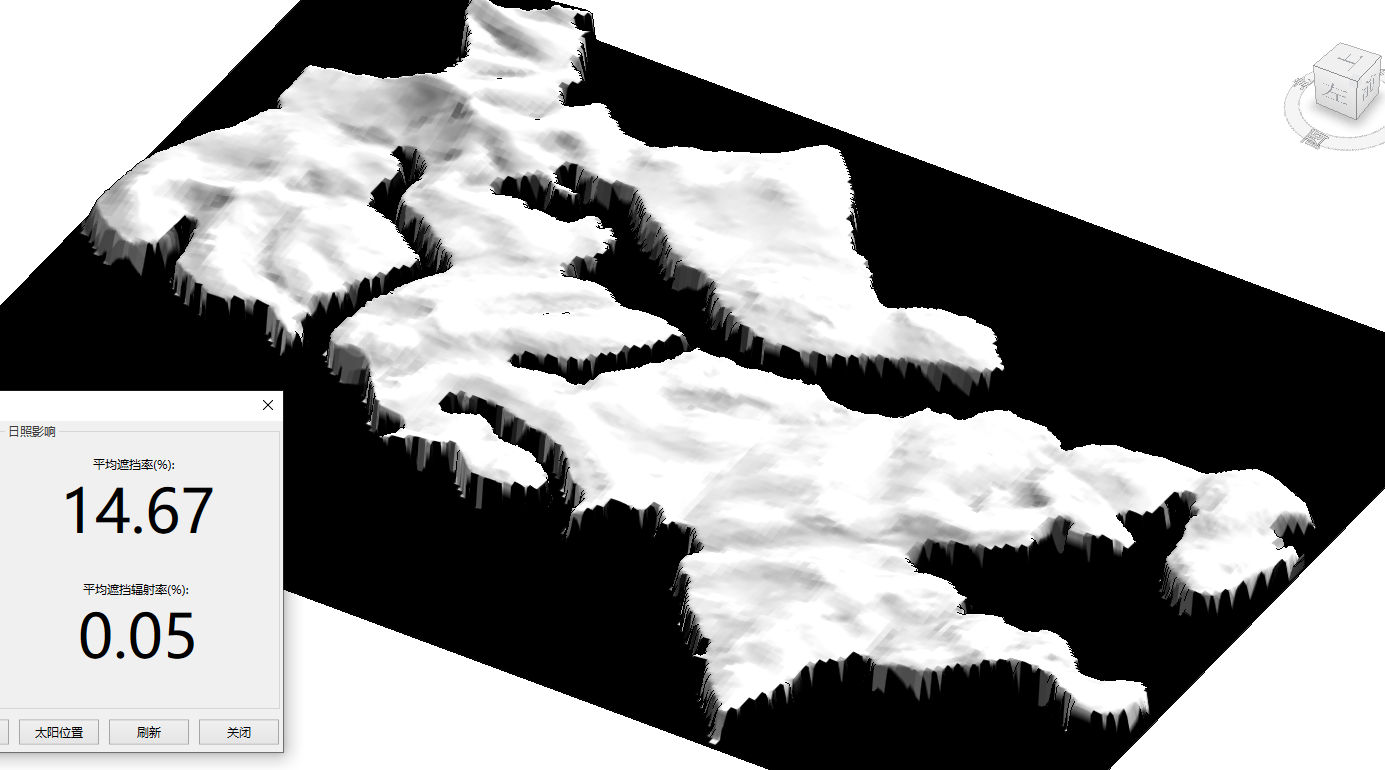

设置多天时间、设置日期为2020/9/01-2021/9/01、时间设置9：00-15:00、时间间隔60分钟、网格精度设置为10米。点击“计算”按钮后，提交至计算任务列表，当计算完成后，可以查看“遮挡图示”、遮挡数据、太阳位置数据。

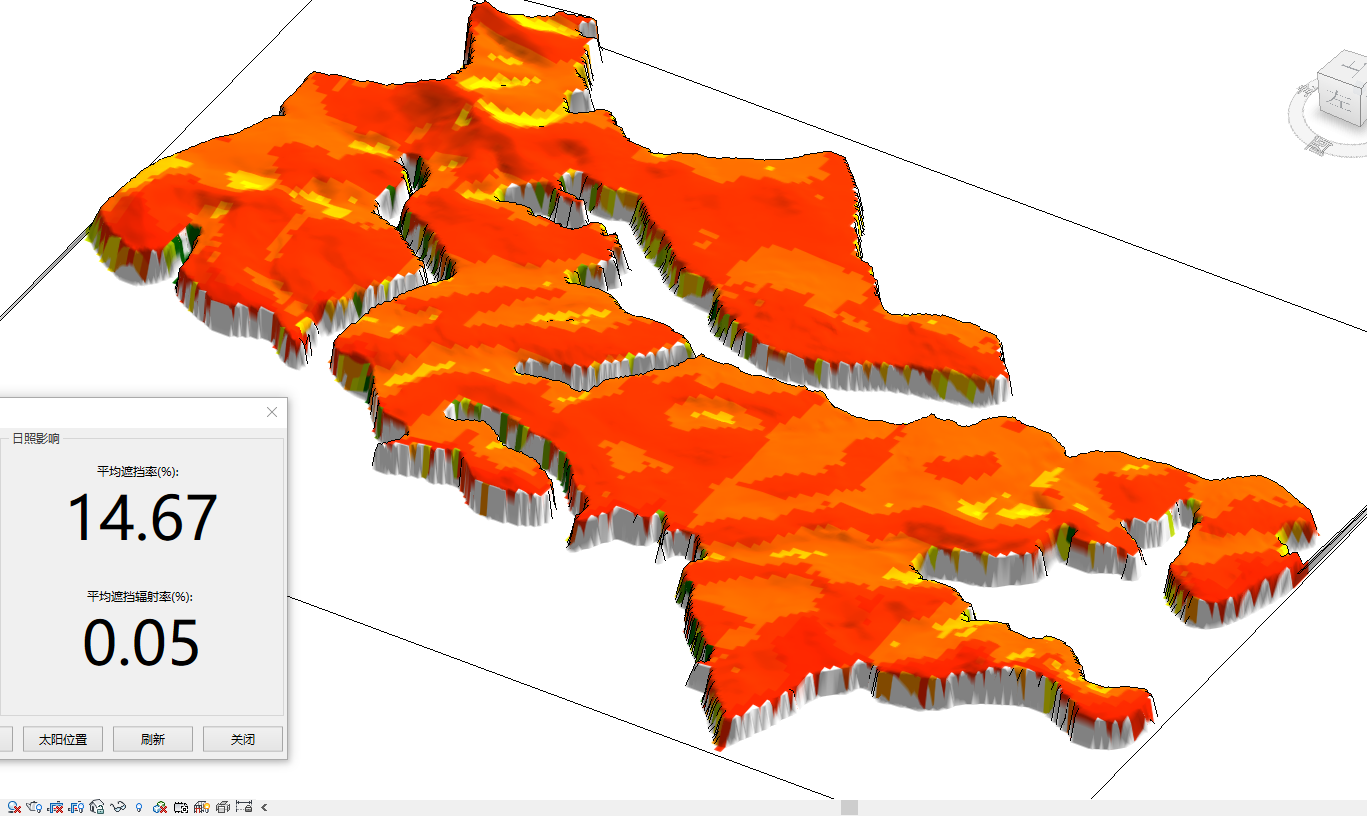

本平台日照分析为项目提供了多种友好的途径。设计师即可根据规范冬至日9：00-15：00不遮挡的原则进行分析计算。本项目冬至日9：00-15：00范围内遮挡与辐射损失很轻微，为了获取精确的遮挡，本项目计算全年9：00-15：00遮挡计算。

又可按照全年遮挡或辐射损失的条件对场地进行分析，争取尽量大的规模与略微发电量损失之间的平衡，让项目度电成本最优。本项目按全日照时间进行分析，站址会有一定辐射损失。

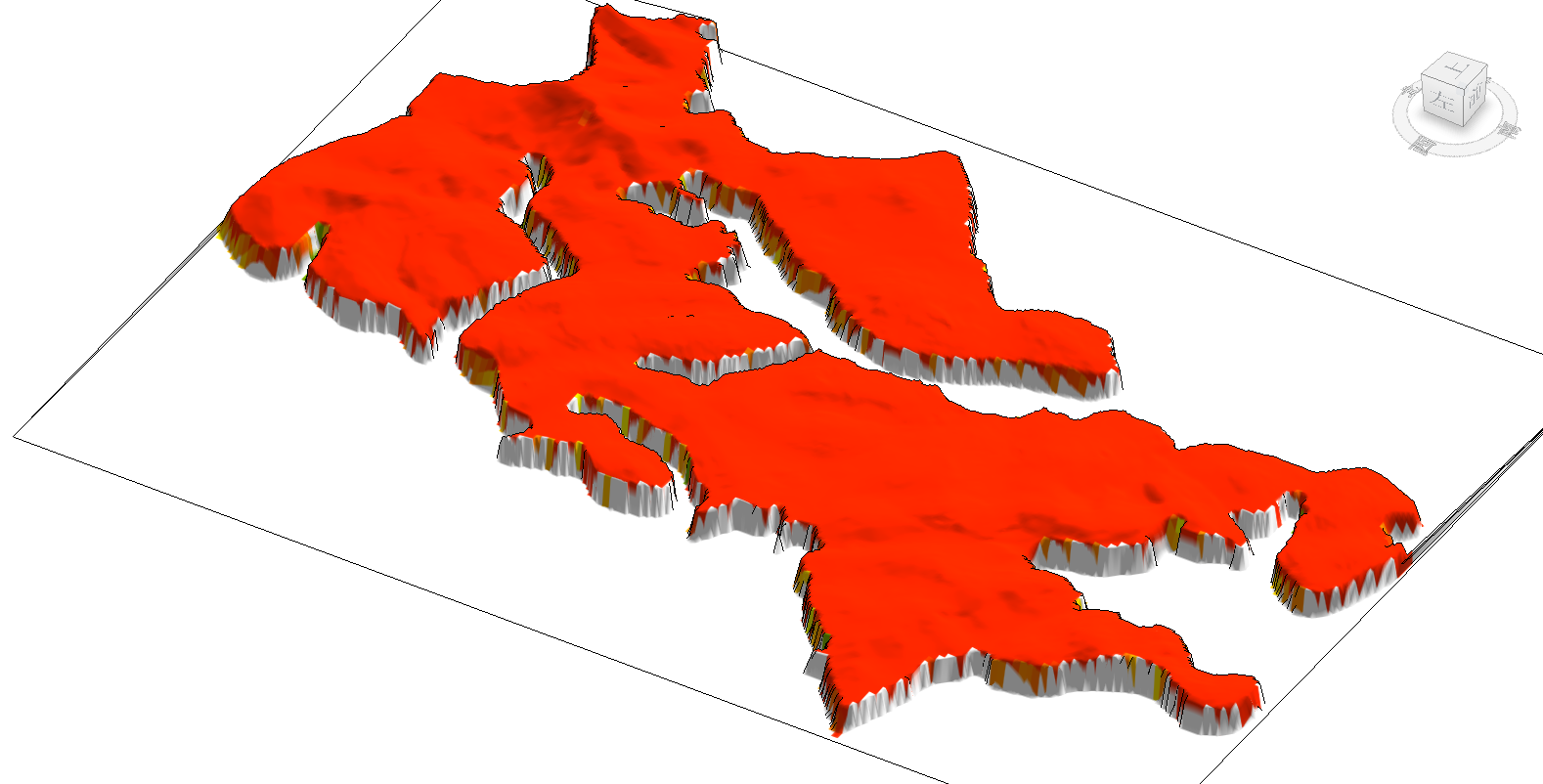

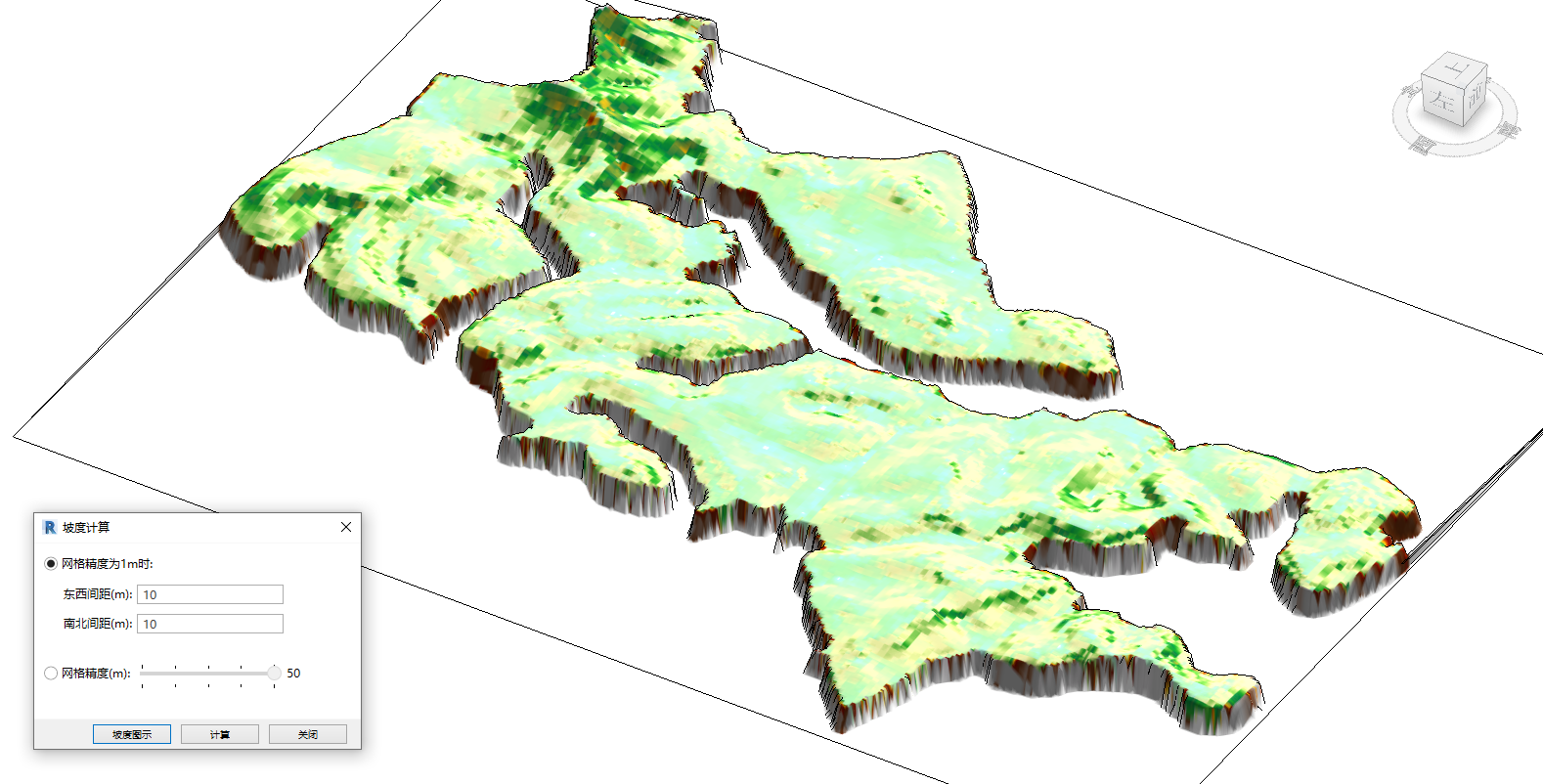

点击“坡度计算”，设置网格精度为1m、东西间距和南北间距为10m。点击“计算”，计算完成后查看坡度图示。

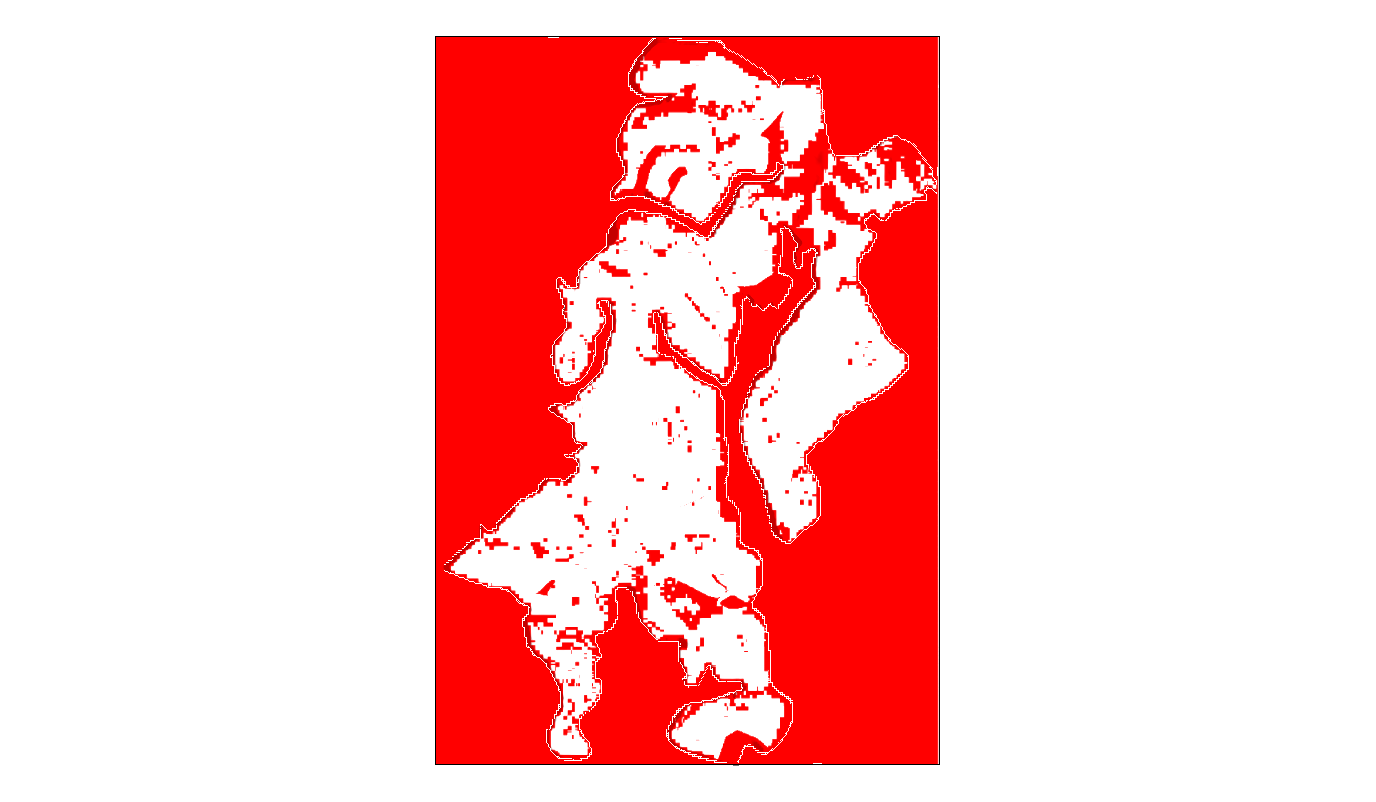

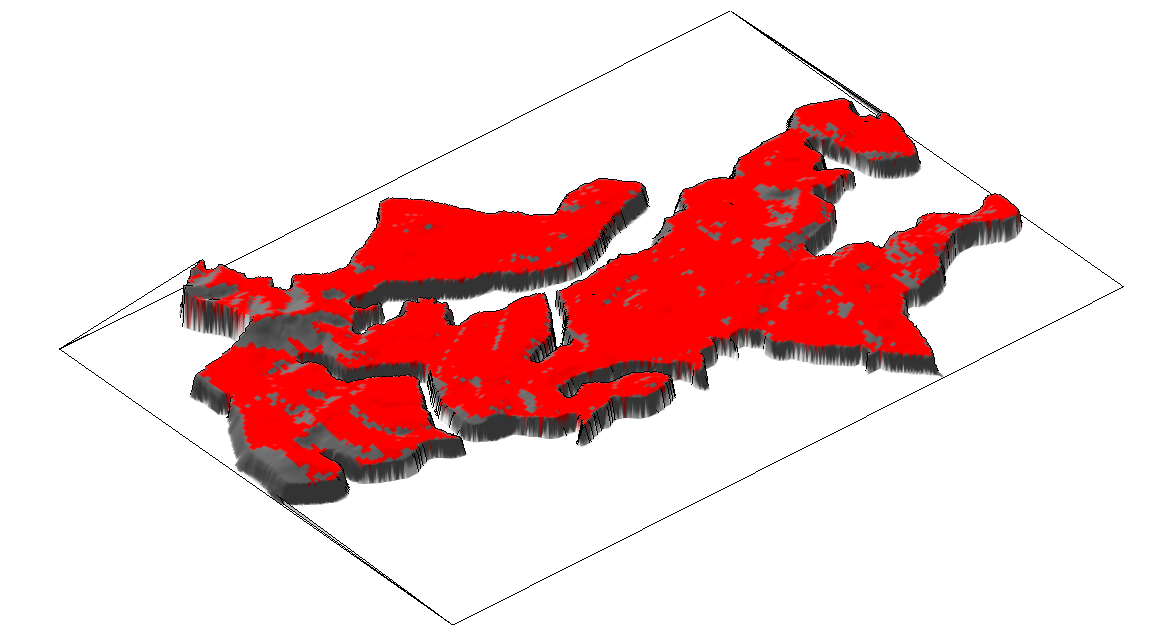

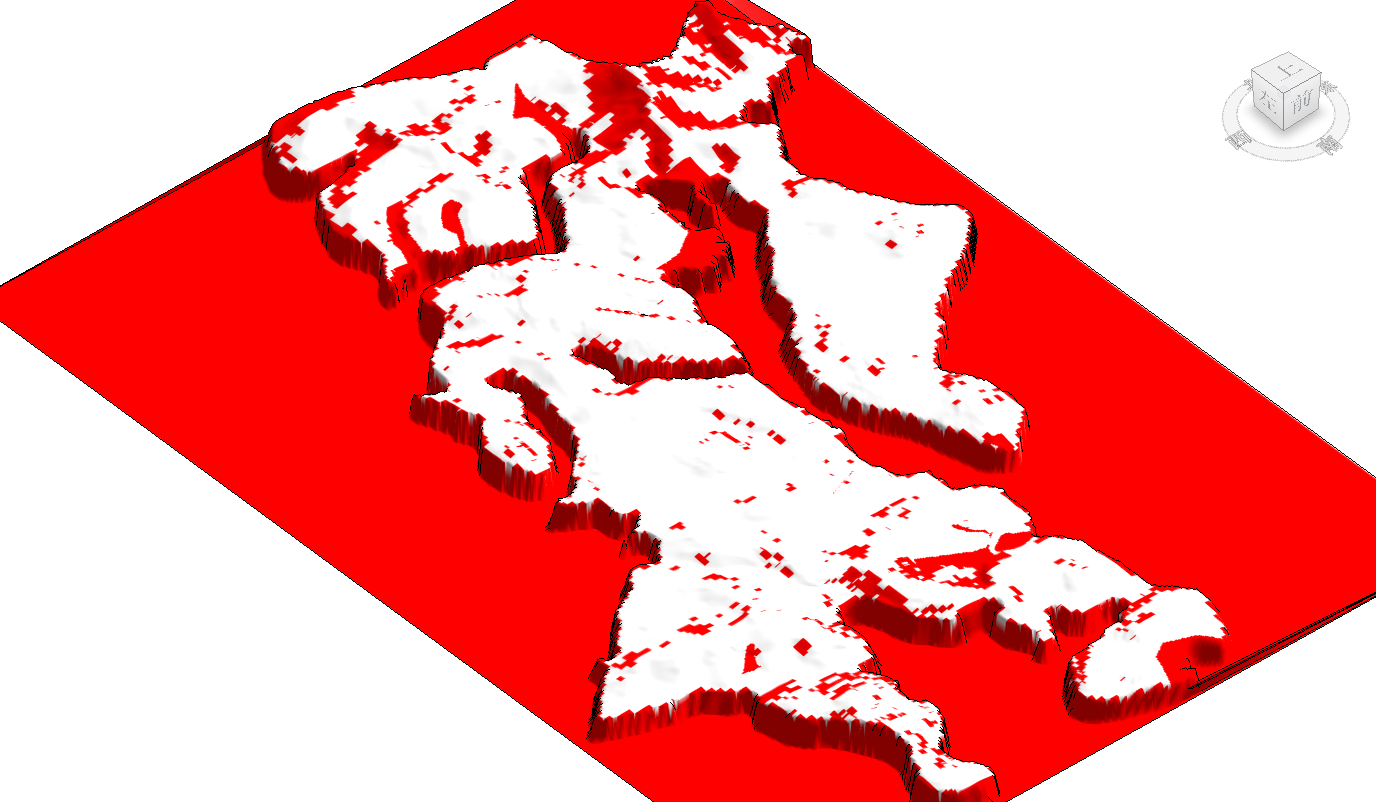

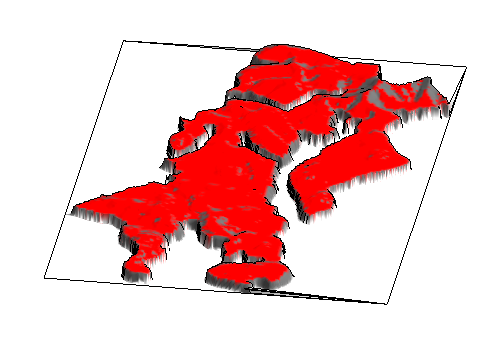

点击“区域筛选”，设置遮挡率小于0%、南坡坡度小于30°、北坡坡度小于10°、东坡坡度小于15°、西坡坡度小于15°。点击“新增筛选区域”将筛选条件生成筛选方案。筛选方案生成后，可以查看可用区域图示、场地遮挡统计。

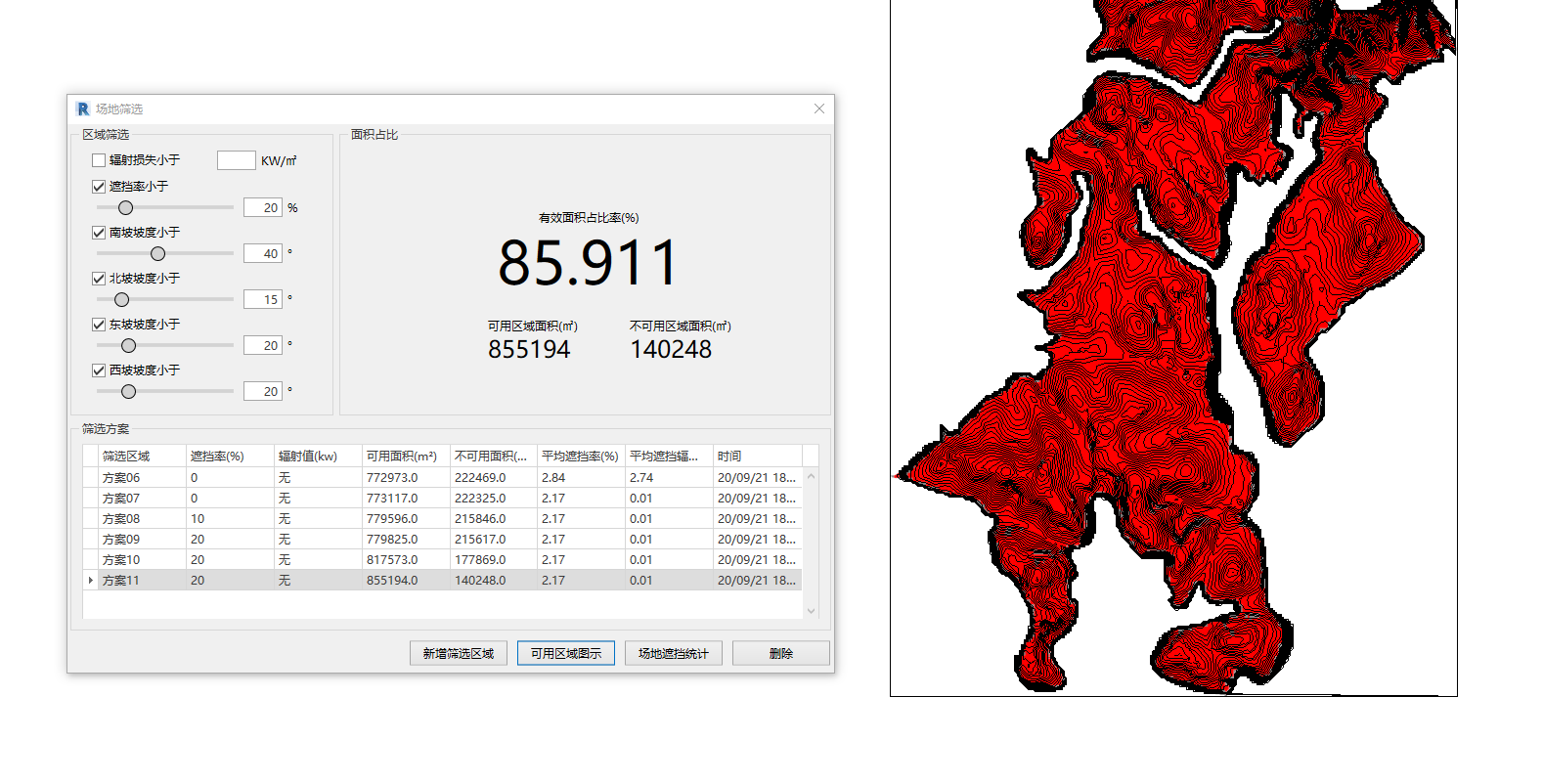

平台支持多方案筛选设置遮挡率小于20%、南坡坡度小于40°、北坡坡度小于15°、东坡坡度小于20°、西坡坡度小于20°，可用面积将发生变化。为设计师多方案对比提供量化与可视化依据。

现在越来越多项目被各种土地属性、林地属性切割的七零八落，设计师很容易遗漏或超出边境。现在通过数字化管理，该步骤有序且快捷方便。

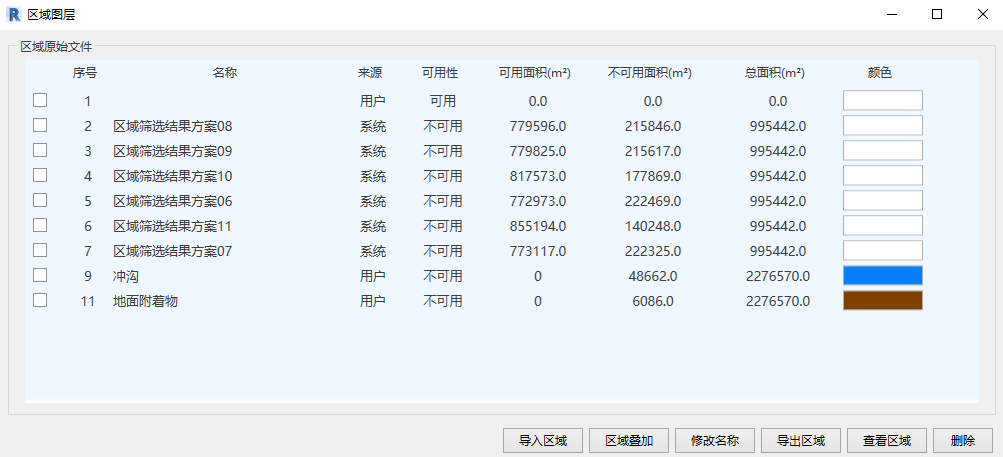

点击“区域图层”导入可用/不可用区域，导入区域可用/不可用区域，选择完成文件后，可以为区域设置颜色作为图示。这里将蓝色设置为“冲沟”，褐色设置为“地面附着物”，地面附着物主要为坟地，区域较小。

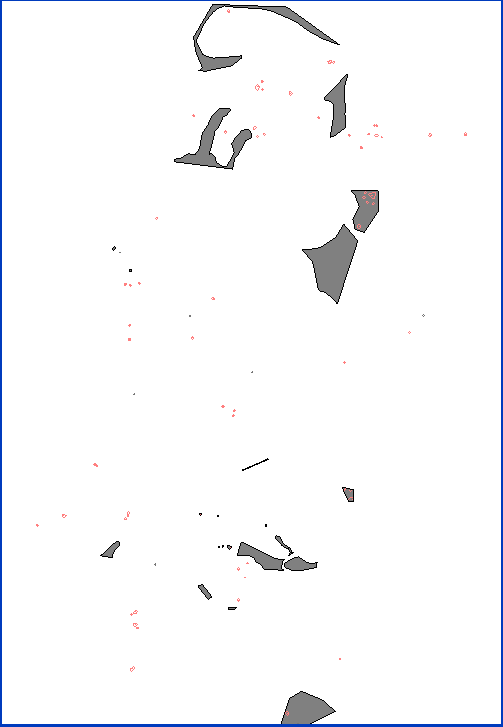

“冲沟”和“地面附着物”平面示意

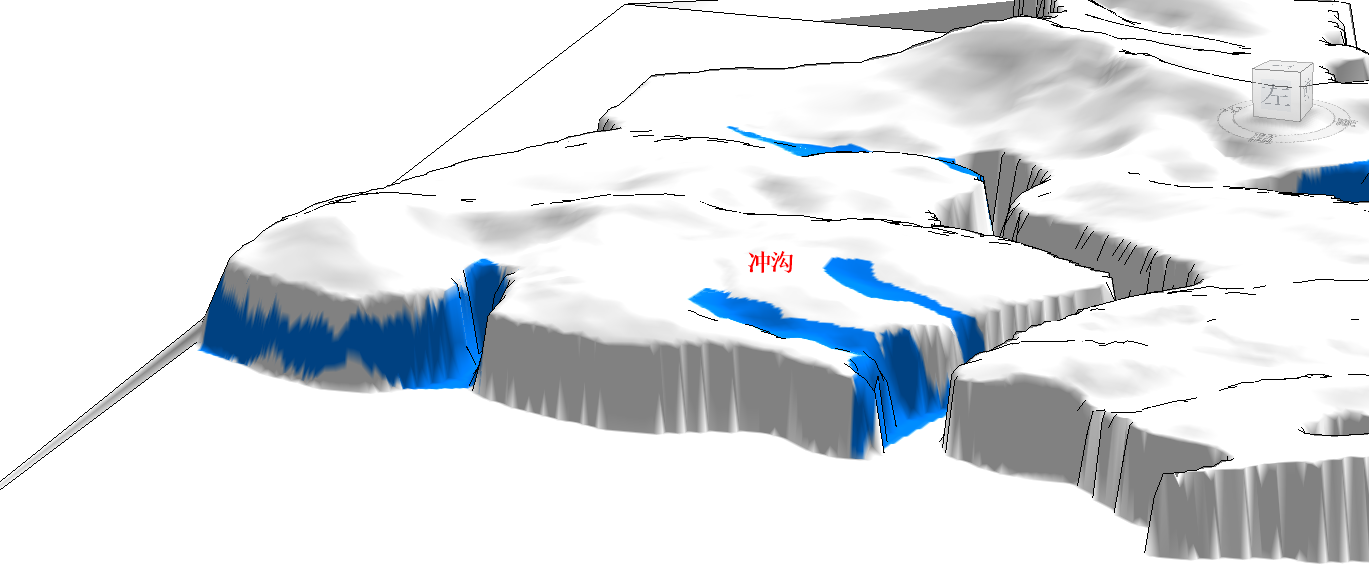

 蓝色“冲沟”三维模型

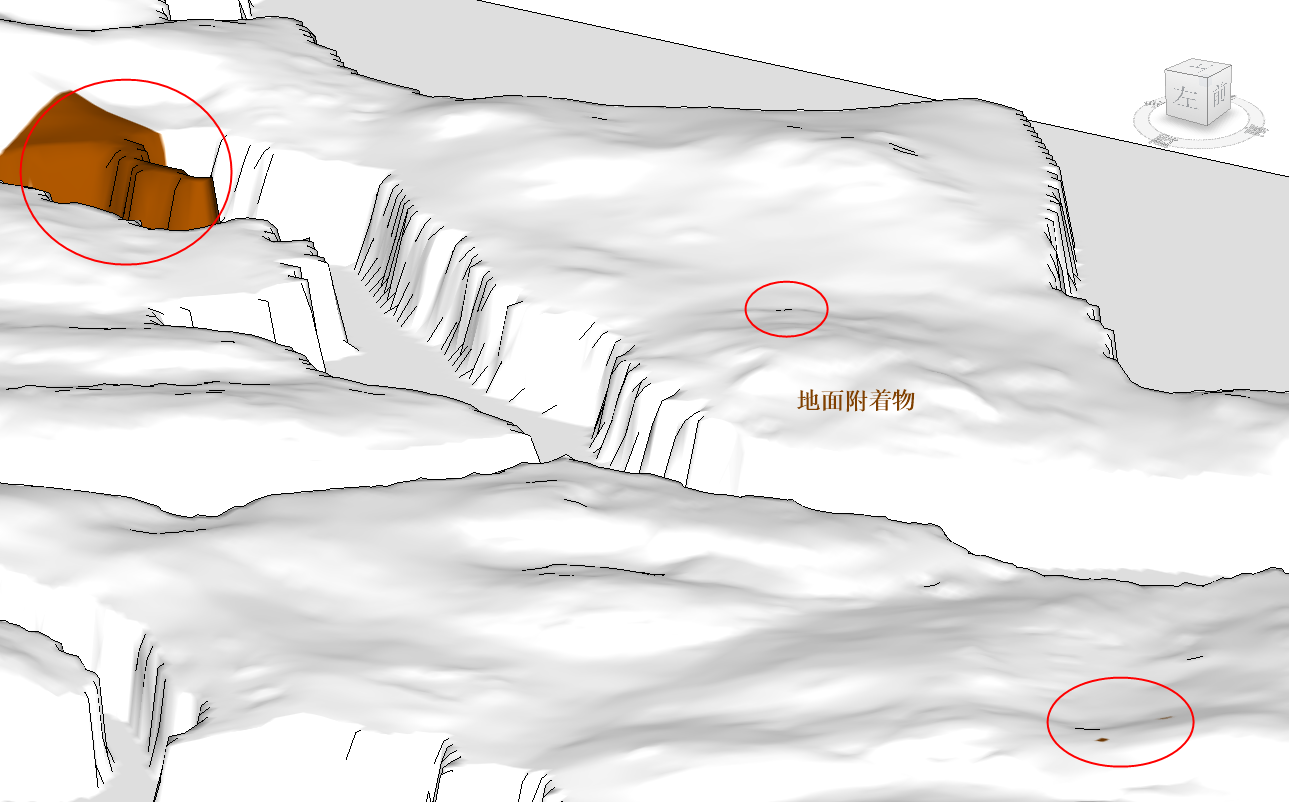

褐色“地面附着物”三维模型

点击“区域图层”选择区域原始文件中的区域，点击“区域叠加”，可以设置区域图层的层级关系，可将场地分析结果与土地属性等文件进行图层叠加，进行计算生成真正的可布置区域结果。

未完待续
