不同排布方式对山地光伏项目容量的影响

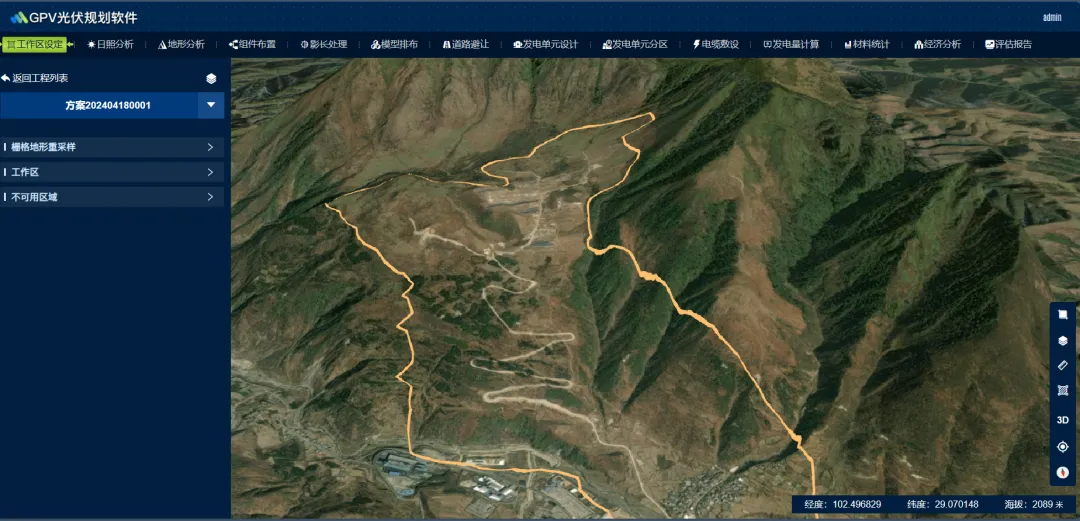

在山地光伏设计中，不同的光伏组件排布方式，会影响项目容量的大小。本文主要介绍GPV光伏规划软件中的两种排布方式——常规排布和斜边排布，并比较这两种排布模式下项目容量的大小，此次采用A地地形，如下图所示：

（A地地形为山地地形，总体地势为北高南低）

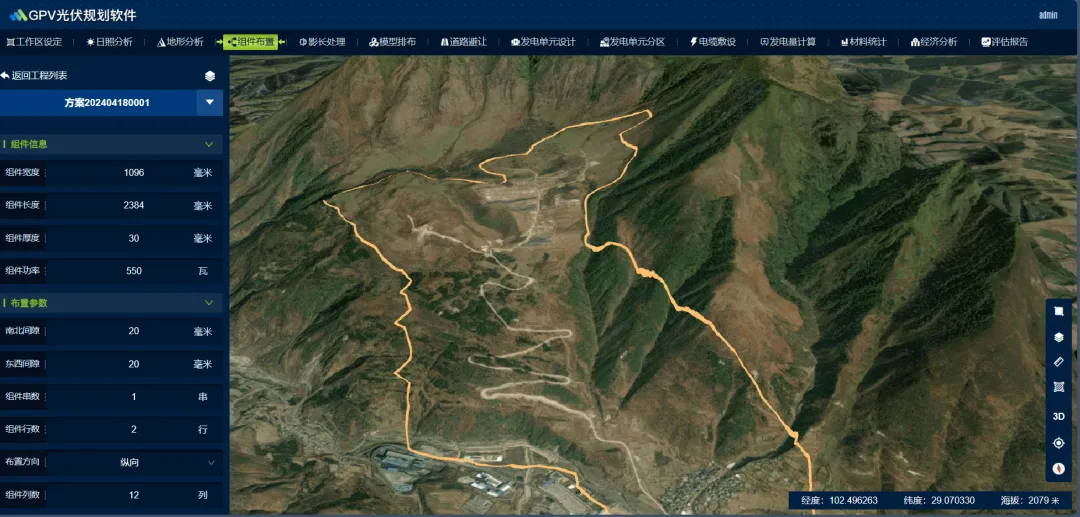

常规排布，斜边排布的组件信息，布置参数均为同一参数，如下图所示：

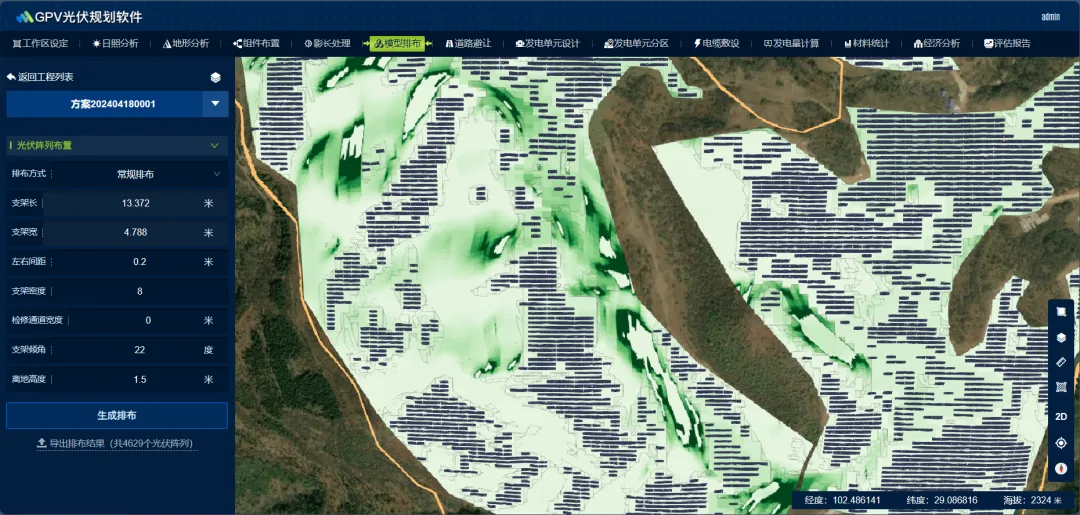

排布方式①采用常规排布，保证容量的前提下，将光伏阵列左边对齐布置，方便后续的电气设备和电缆布置。共布置4629个光伏阵列，即111096个光伏组件，项目装机容量为61.1028MWp，如图所示：

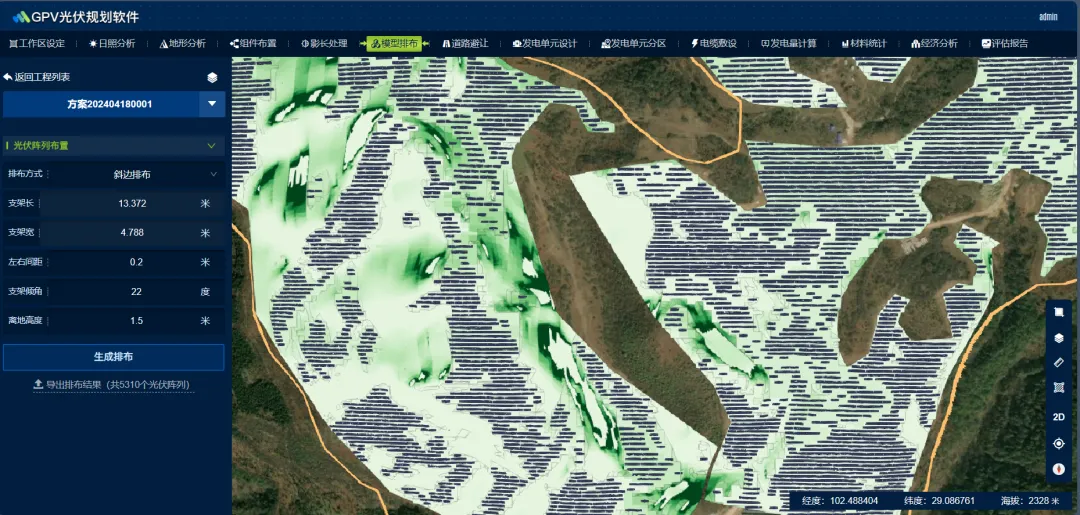

排布方式②采用斜边排布。最大限度的利用土地资源，沿布置区域的边缘布置光伏阵列，共布置5310个光伏阵列，即127440个光伏组件，项目装机容量为70.092MWp，如图所示：

在两种不同排布方式下，实际布置容量为：

通过上表可以看出斜边排布较常规排布而言，在相同的布置区域条件下可以在一定程度上提升项目装机容量。光伏工程设计时在可用区域不够装机容量的项目中可以选择使用斜边排布，解决土地资源使用紧张的问题，但相对常规布置来说，斜边排布会增加电站施工难度，进而增加施工成本，建议设计工程师谨慎选择。
